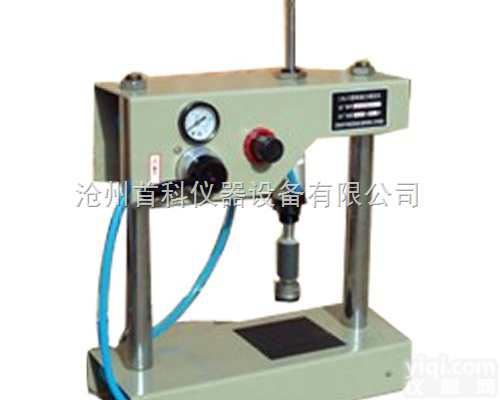

SYD-0754乳化沥青粘结力试验仪
一、仪器适用范围 本仪器用于测定乳化沥青稀浆封层混合料达到完全固化所需的时间，用以确定乳化沥青稀浆封层混合料施工后早期开放交通的时间。本仪器符合“JYJ052-2000”标准中“TO754-2000”的试验规范。
二、主要特点： 1 台式结构，携带方便，设计先进，美观大方； 2 既可以做室内试验，也可以在施工现场使用； 3 制作精良，使用方便，测试结果准确可靠。 三、主要技术参数: 1.压头：橡胶垫直径28.6mm，厚6.4mm 2.测力板手：扭矩表Z大扭矩不小于350N.cm，传力杆直径8cm 3.圆型试模：①φ60mm（内径）×6mm（高）②φ60mm（内径）×10mm（高） 4.重量：20KG 5.外形尺寸：400x300x600mm 6.环境温度： ≤35℃ 7.相对湿度： ≤85%
四、试验方法 准备工作： 按要求的级配准备粗、细集料及填料，烘干。 称混合料总重500g放入拌锅，然后加入适量的睡拌匀，在加入定量的乳化沥青拌合1-3分钟。 将环形试模放置油毛毡上，将达到要求配比的稀浆混合料拌匀后立即导入试模钟并刮平。对细或中稀浆封层料选用6mm高试模，对粗封层料选用10mm高试模。 启动秒表，开始计时，等式样达到初凝后，将试件脱模，重新启动秒表。 试验步骤 将初凝后的试件置于粘结力试验仪的气动橡胶垫下面，放置15分钟。 将气动橡胶垫底座压在试件上面，用自行车气筒或空气压缩机向仪器加压。 当仪器压力表达到0.72Mpa时，保持此压力，此时橡胶底座对试件的压力为193Kpa。 达到压力并保持不变后，将测扭矩扳手测力表归零并套住气缸上端，在0.7-1秒内平稳、水平地扭转90-120度，并读取扭矩仪读数。 升起橡胶底座，并擦干净底部待下次测试。 此后每隔15分钟重复上述步骤。 当固化时间较长时，间隔时间可延长到30分钟重复试验一次。 重复试验直至达到Z大扭矩，且此扭矩为定值时为止。 记录达到Z大扭矩时的时间即固化时间，固化时间加上初凝时间就是稀浆混合料的“早期开放交通时间”。 五、试验报告 报告应记述下列事项： 配制乳化沥青的乳化剂及沥青的品种，乳化剂用量，沥青含量。 矿料种类及级配。 乳化沥青稀浆封层混合料的固化时间。 六、注意事项 仪器长期不使用，每半个月将活塞杆上下活动，如活塞过紧，需加润滑机油。测扭矩版搜也需每月转动几次。
公司：http://www.zbhckj.com
