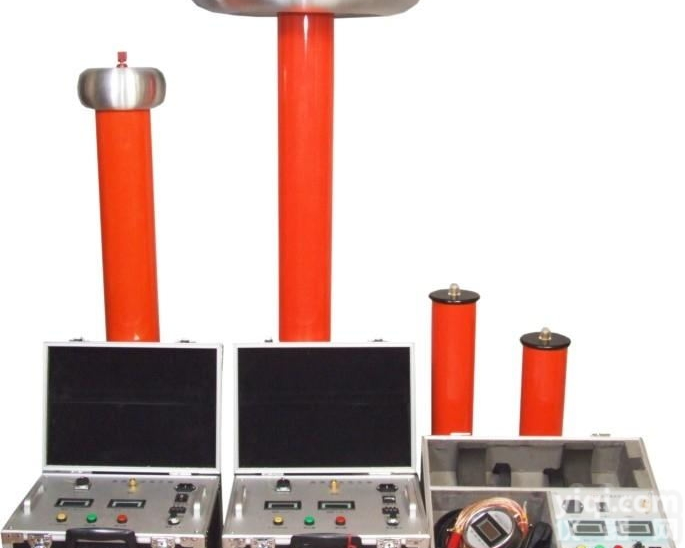

KTZGF-保定大屏幕直流高压发生器 扬州生产基地

产品信息



产品详细说明
保定大屏幕直流高压发生器 扬州生产基地大屏幕直流高压发生器在行业内家采用计算机控制技术大屏幕显示，控制PWM脉宽调制、测量、保护及显示，在LCD显示器上显示输出直流高压电压、电流、过压整定、计时及保护信息，并带有RS232接口与计算机进行通讯。大屏幕直流高压发生器率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100/200kV/2mA分两节为例，单节时可做100kV/4mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。真正做到机两用，大大方便了现场用户的使用。
注：高压微安表可远程无线遥控（国内*技术）
主要特点
扬州科拓电气大屏幕直流高压发生器在行业内家采用计算机控制技术，控制PWM脉宽调制、测量、保护及显示，在LCD显示器上显示输出直流高压电压、电流、过压整定、计时及保护信息，并带有RS232接口与计算机进行通讯。
2、大屏幕直流高压发生器率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100/200kV/2mA分两节为例，单节时可做100kV/4mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。真正做到机两用，大大方便了现场用户的使用。
3、大屏幕直流高压发生器*智能接地不良保护及报警功能（接地不良不能升压），测压回路断线保护（电压测量回路断线仪器不能升压），急停按钮，大大提高了操作人员在作业过程中安全性。
4、大屏幕直流高压发生器采用30—50kHz高频倍压电路，率先应用Z新PUM脉宽调制技术和大功率IGBT器件，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施使直流高压发生器实现了高品质，大屏幕直流高压发生器能承受额定电压放电而不损坏机器。
5、大屏幕直流高压发生器采用电压大反馈，使电压稳定度大大提高，为氧化锌避雷器试验专门设计了0.75UDC—1mA的触发按纽，还将频率提高到30-50KHz，使控制箱和倍压筒体体积和重量有了较大的减小，更便于现场使用。
6、大屏幕直流高压发生器选用美国、日本等技术的元器件和德国制造的国际型系列机箱，集实用与美观为体。
7、大屏幕直流高压发生器的倍压筒体用德国技术研制；中频变压器经有关专家特殊设计，体积小、容量大。倍压筒体底座内藏△—Y撑脚，即使用时展成Y形，支撑稳定方便，装箱时缩成△形，藏在底座内。
8、大屏幕直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间般在10微秒可完全关断直流主回路。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。
9、大屏幕直流高压发生器所配的全屏蔽自动换档高压微安表采用金属外壳，液晶显示外采用导电玻璃与外壳连接，表外壳无任何按钮，测试线与屏蔽线同轴引出，从而实现了真正的全屏蔽；电流表为4 1/2位数显表，可0-200-2000μA自动换档，较大提高了泄漏电流的分辨率。

技术参数
工作电源：AC220V（-20%～+10%）50Hz
工作方式：间断使用，额定负载60分钟电压测量精度：1.0%（满度）±2个字电流测量精度：
1、大屏幕直流高压发生器低压侧采用自动换档方式，总电流1.0%（满度）±2个字
2、大屏幕直流高压发生器高压侧为全屏蔽自动换档高精度微安表，采用4 1/2数显表，微安表显示屏采用导电玻璃与金属外壳相连，屏蔽性极好，量程范围0 –200-2000uA，精度1.0%±2 3、大屏幕直流高压发生器可选配红外传输微安表和手持红外接收器，当无法看清高压微安表显示时，可通过手持红外接收器直接读取高压端泄漏电流
大屏幕直流高压发生器采用计算机控制技术，控制PWM脉宽调制、测量、保护及显示，显示屏采用大屏幕液晶显示，显示输出电压、泄漏电流、过压整定值、计时器及中文报警提示，有背光；设有计时器，在显示屏上有显示，且计时时间可调节，当计时时间快结束时有声音报警。
工作频率：40kHz，采用闭环大反馈
波纹系数：≤0.5% 0.75功能：当进行氧化锌避雷器试验时，按下0.75功能键，电压自动降到75%，精度≤1.0%。
试验回路接地线必须接触良好，否则本机拒绝工作并音响提示。如果试验电源经1：1隔离变压器或现场用便携式小发电机作为电源时，请人为将电源的任意端接地，否则会音响提示报警。若现场无可靠地线，可在面板上按“75％UDC/1mA”按钮2—3秒钟即可解除报警，此时仪器仍可正常工作。
过压整定误差：≤1.0%，采用软件整定
电压调节精度：0.1%
电压调整率：电源电压在220V±10%范围内变化时，输出电压波动范围不超过1.0%

安全性能
过流保护：当高压输出端短路，仪器应立即切断输出，同时仪器不应有损坏（有过流保护，并且有中文报警提示及声音提示）
过压保护：当高压输出超过过压整定值时，仪器应立即自动切断输出，这保证试品不会应过压造成损坏（有过压保护，采用菜单式整定，并且有中文报警提示及声音提示）零位保护：电位器应归零才能升压，防止高压端有电压，对人身与仪器造成危害（有零位保护，并且有中文报警提示及声音提示）
接地保护：当仪器没有接地或接地不良的情况下，仪器应有接地报警并有相应提示，且不能升压，防止对人身与仪器造成危害（有接地保护，并且有中文报警提示及声音提示。在特殊情况下，无可靠接地也要进行试验时，可长按75%功能键解除保护，方便用户在现场进行试验）
    内部电压测量回路开路保护：在内部测压电阻开路、电压测量信号线断路、电缆接线柱接触不良时，如果没有保护，这时仪器电压表没有指示，而高压端已有电压，这可能造成人身伤害事故（有内部电压测量回路开路保护，并且有中文报警提示及声音提示

        规 格
技术参数
60/2-10
120/2-10
200/2-10
300/2-5
输出电压（kV）
60
120
200
300
输出电流（mA）
2-10
2-10
2-10
2-5
输出功率（W）
120-600
240-1200
400-2000
600-1500
充电电流（mA）
3-12
3-12
3-12
3-7.5
机箱重量（kg）
4
5
5
5
倍压重量（kg）
7
7
8.5
8.5
倍压筒高度（mm）
Φ100
×500
Φ100
×770
Φ160
×950
Φ160
×1100


扬州科拓电气科技有限公司主要产品：
    直流电阻测试仪、直流高压发生器、变频串联谐振试验装置、调频电源测试仪、无局放试验变压器、SF6微水仪、SF6气体检漏仪、SF6气体纯度测试仪、SF6密度继电器校验仪、密度继电器校验仪、试验变压器、电缆故障测试仪、变压器变比组别测试仪、微机继电保护测试仪、高压开关机械特性测试仪、绝缘油介电强度测试仪（大屏幕绝缘油耐压测试仪）、变频抗干扰介质损耗测试仪、全自动电容电感测试仪、回路电阻测试仪（接触电阻测试仪）、大电电流发生器（升流器）、接地电阻测试仪、绝缘电阻测试仪（兆欧表）、氧化锌避雷器测试仪、互感器特性测试仪、绝缘靴手套耐压实验装置、无线高压核相仪、电力安全工器具力学性能试验机（电子测力机）、变压器有载分接开关测试仪、变压器容量特性测试仪、变压器绕组变形测试仪、变压器特性综合测试仪、雷电计数器校验仪、真空度测试仪、真空滤油机/超低频高压发生器、太阳能光伏接线盒测试仪、电热电器、绝缘制品、滑线导轨桥架、橡胶套管、橡胶板、防尘布袋等。
地址：江苏宝应城南工业区
：
：yzktdqkj
：xuelong66666
信息声明：本产品供应信息由仪器网为您整合，供应商为（扬州科拓电气科技有限公司），内容包括 （KTZGF-保定大屏幕直流高压发生器 扬州生产基地）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （KTZGF-保定大屏幕直流高压发生器 扬州生产基地）的信息，请直接联系供应商，给供应商留言！
