DLM4038 DLM4038日本NF混合信号示波器

产品信息

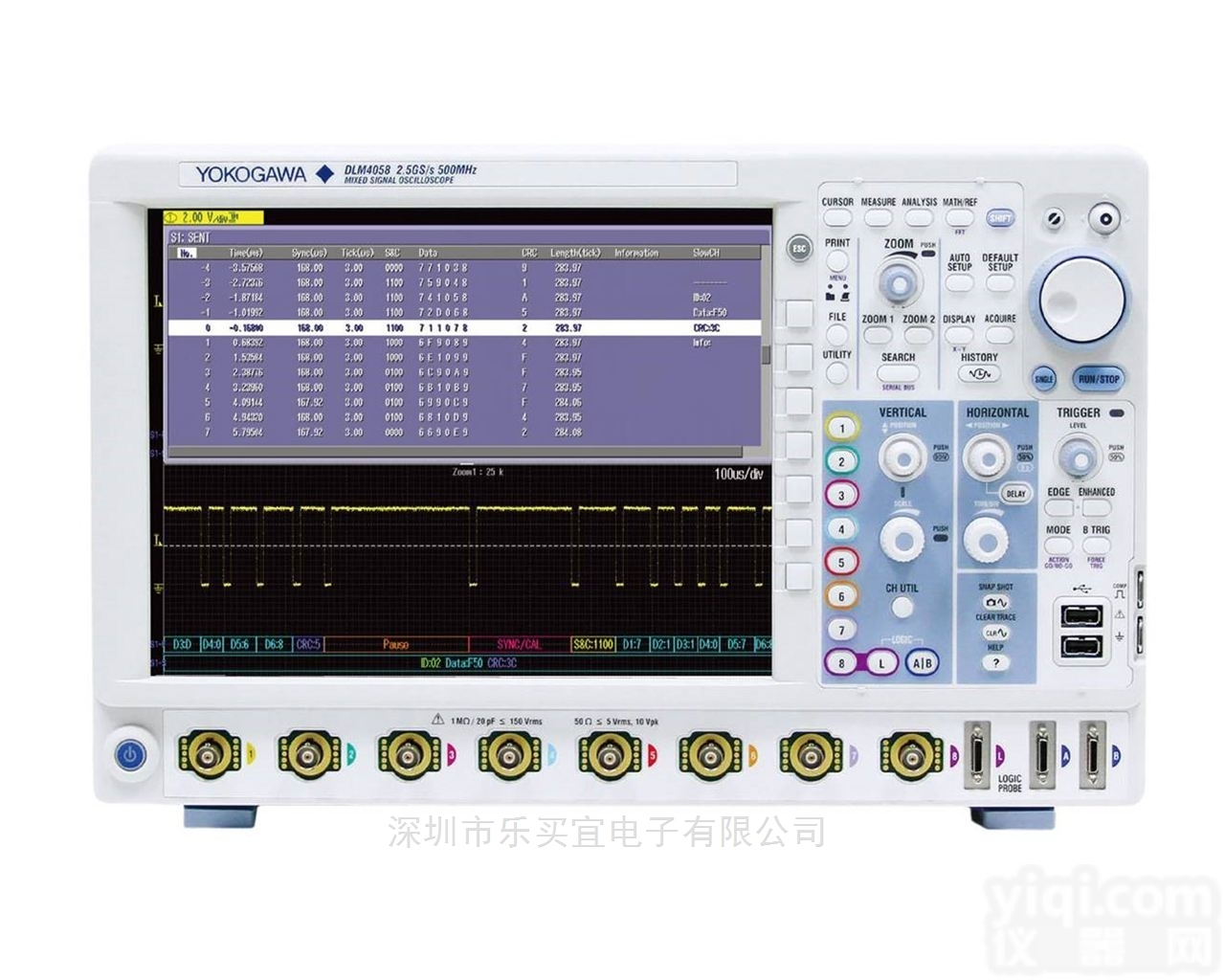

DLM4038混合信号示波器丨横河示波器丨日本横河丨苏州咏绎

主要特点

  • 12.1英寸LCD显示屏可轻松观测8路波形
  • 350MHz带宽
  • Z高采样率均可达1.25GS/s的多通道示波器
  • 当作一台8通道波形数据存储记录仪，用于长时间记录波形
  • 存储深度（125Mpts）支持长时间测量
  • 自动保存多达20,000屏的历史波形

详细介绍



DLM4000是一个独特的8通道混合信号示波器，适用于嵌入式系统、电力电子、机电一体化和汽车行业的测试和调试应用。可以选择350MHz带宽或500MHz带宽，采样率高达2.5G/s。DLM4000拥有8个模拟输入通道，第8通道可切换为8-bit逻辑输入通道，选配16-bit逻辑输入选件后，可进行24-bit逻辑分析。DLM4000先进的测量和分析功能包括电源分析功能、串行总线分析功能、实时数字滤波、用户自定义运算等等。高达125Mpts的存储深度使DLM4000成为工程师理想的测试测量工具，而12.1英寸的大显示屏、紧凑型卧式机身、符合人体工学以及友好的用户界面则让DLM4000操作起来更便捷。
特点：

12.1英寸LCD显示屏可轻松观测8路波形


8通道DLM4000的典型应用领域

电机控制和变频器电路开发
能否让电机效率更高、性能更好、可靠性更佳，关键在于变频器设计和“智能功率模块”。对此，必须要进行多通道、高速波形测量，4通道示波器的通道数显然不够。DLM4000拥有8个模拟输入通道，为当今的工程师们提供了一个便捷的、全面的测量工具。
例:
・三相电机的3电压&3电流测量
・测量变频器内6个IGBT的栅极驱动信号



电子控制单元（ECU）和机电测试

对于电子控制单元（ECU），必须要测量大量的模拟、数字以及串行总线输入输出信号。DLM4000拥有足够的通道和良好的构架，可以在执行UART、I2C、SPI、CAN、LIN和FlexRay协议分析的同时监视8个模拟通道以及多达24-bit的逻辑输入，能显著提高开发速度。这些是4通道示波器无法完成的。
例:
・模拟输入输出信号和串行总线控制信号
・使用模拟通道对数字波形进行严格实时观测

电源和功率转换器测试
在电源设计评价中，必须测量噪声、纹波、电压容限、电流消耗以及开机启动波形确认、容限和抖动等。现代电源设计增加了波形数量，尤其是智能数字控制电源、电池管理系统以及无线供电系统，因此，4通道示波器无法满足现代电源设计的测量要求。
例:
・多输出电源或转换器的开机启动测试
・一次侧和二次侧电压/电流以及电源控制信号

故障排除和全系统测试

无论在实验室还是在作业现场，Z重要的是在短时间内测量大量可疑信号并快速排除故障。
对于系统测试，因为日程原因，用于测量的时间通常是非常有限的。而DLM4000带8个模拟输入通道，可以同时测量更多的信号，无论现在还是将来都能满足客户需求




功能：

从高速捕捉到长时间记录，实现了灵活可靠的采集。
DLM4000是8个通道Z高采样率均可达1.25GS/s的多通道示波器。必要时也可以将其当作一台8通道波形数据存储记录仪，用于长时间记录波形。

通过全面丰富的触发功能，准确捕捉所需的快速变化波形。


除了边沿、状态、脉宽等基本触发功能以外，还提供各种增强触发功能，如多通道间边沿OR、串行总线触发（A组合：2个总线信号）、不同触发类型的A/B组合触发等等。通过全面丰富的触发功能，即使是混合了模拟、数字和串行总线信号的高速复杂信号，DLM4000也可以准确地捕捉到符合指定条件的波形。






速度与时间的Z佳匹配
存储深度（125Mpts）支持长时间测量


选择/M2选件，DLM4000可以扩展到125Mpts的存储深度。在单次触发模式，4通道测量时，即使采样率高达到1.25GS/s，也能确保100ms的长时间测量。
DLM4000采用了由YOKOGAWA自主研发的ScopeCORE IC ，在长时间记录的同时可确保快速响应。 即使在执行参数测量和波形运算时，ScopeCORE也可以快速显示相应的波形。
DLM4000拥有波形查找和双窗口缩放等强大功能，长存储时仍然可以快速地从庞大的数据中查找并显示出目标波形。
如下图：双窗口缩放功能可同时显示2个不同位置的波形。 （高速数据处理 IC　ScopeCORE）



历史存储


DLM4000系列能自动保存多达20,000屏的历史波形，此功能并不影响采样率。通过历史功能，可以在屏幕上显示一屏或者多屏历史波形。通过历史功能，可以对历史波形进行光标测量、运算以及其他操作。通过历史功能，可以观测并分析偶发的、甚至错过触发的异常信号。


选件&附件：
电源分析功能（/G4选件）
专用菜单


-开关损耗


-安全工作区


-谐波


-焦耳积分

示例：开关损耗分析


1.可以通过Z佳算法计算开关损耗，也可以自定义IGBT、MOSFET等器件的参数。
2.长存储可以保证采集到多个周期的开关波形，通过叠加显示，可以比较每个开关周期的波形，确认安全工作区，确认浪涌电压峰值等。
3.可以列表显示每个周期的开关损耗并保存结果。点击列表上的值后，能直接显示相应的波形。


串行总线分析功能 （//F1, /F2, /F3, /F4, /F5, /F6）
省时的自动设置功能!
基于硬件的解码功能
双总线分析功能
智能化串行总线自动设置功能，使设置更快、更轻松。可自动设置比特率和电压阈值。
可以通过专用处理器实时处理串行总线波形。串行总线数据的解码显示在总线波形的旁边，其显示格式可以自定义为Binary、HEX或 ASCII。还可以根据自定义的符号库轻松设置符号显示格式。
很多系统包含多种串行总线。DLM4000可以同时分析两种不同的串行总线，也可以组合触发两种串行总线。
信息声明：本产品供应信息由仪器网为您整合，供应商为（咏绎电子科技（苏州）有限公司），内容包括 （DLM4038 DLM4038日本NF混合信号示波器）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （DLM4038 DLM4038日本NF混合信号示波器）的信息，请直接联系供应商，给供应商留言！
