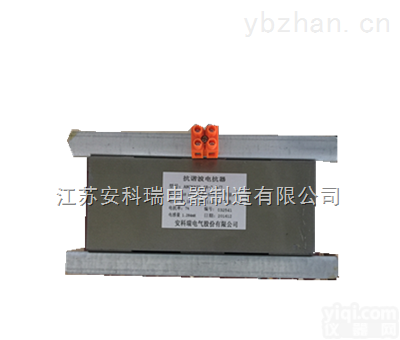

低压串联电抗器CKSG 低压串联电抗器CKSG

一.主要用途与适用范围
该系列低压串联电抗器用于低压无功补偿装置中，与电容器相串联，当低压电网中有大量整流变流装置等谐波源时，其产生的高次谐波会严重危害主变及其它电气设备的安全运行。电抗器与电容器相串联后，能有效的YZ谐波放大，改善系统的电压波形，提高系统的功率因数，并能有效地YZ合闸涌流及操作过电压，有效地保护了电容器。
二.工作条件
1.海拔高度：≤2000m；
2.环境温度：-25℃~+45℃，相对湿度≤90%；
3.周围无有害气体，无易燃物品；
4.周围环境应有良好的通风条件。
三.结构特征
1.该电抗器分为三相和单相两种，均为铁芯干式；
2.铁芯采用优质低损耗冷轧取向硅钢片，芯柱由多个气隙分成均小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗器气隙在运行过程中不发生变化；
3线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，具有的散热性能；
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级；
5电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升；
6外露部件均采用了防腐蚀处理，引出端子采用镀锡铜管端子。
四.主要技术参数
1.根据电容器电压匹配，常见电容器电压有450V,480V,525V,750V.
2.电抗率的种类： 6% 7% 13% 等
 5次 7次 9次谐波建议用6%或者7%电抗率 3次谐波建议用13%或者14%电抗率。
3.额定绝缘水平，3KV/min
4.电抗器各部位的温升限值:铁芯不超过85K，线圈温升不超过95K
5.电抗器噪声不大于50dB；
五.规格型号
三相串联电抗器电抗率为6%和7%
电抗率为6%的主要规格（CKSG型，400V系统，三相，电抗率为=6%， 匹配电容器电压：450V）

电抗器型号	匹配电容器容量(kvar)	电抗器容量(kvar)	电感量(mH)	额定电流（A）
CKSG-0.3/0.45-6%	10	0.3	3×7.74	6.4
CKSG-0.45/0.45-6%	10	0.45	3×5.16	9.6
CKSG-0.6/0.45-6%	10	0.6	3×3.87	12.8
CKSG-0.72/0.45-6%	10	0.72	3×3.22	15.4
CKSG-0.84/0.45-6%	10	0.84	3×2.76	18.0
CKSG-0.9/0.45-6%	15	0.9	3×2.58	19.2
CKSG-1.2/0.45-6%	20	1.2	3×1.93	25.7
CKSG-1.44/0.45-6%	24	1.44	3×16.1	30.8
CKSG-1.5/0.45-6%	25	1.5	3×1.55	32.1
CKSG-1.8/0.45-7%	30	1.8	3×1.29	38.5
CKSG-2.1/0.45-7%	35	2.1	3×1.11	44.9
CKSG-2.4/0.45-6%	40	2.4	3×0.97	51.3
CKSG-2.7/0.45-6%	45	2.7	3×0.86	57.7
CKSG-3.0/0.45-6%	50	3.0	3×0.77	64.2
CKSG-3.6/0.45-6%	60	3.6	3×0.64	77.0
CKSG-4.8/0.45-6%	80	4.8	3×0.48	102.6

三相串联电抗器电抗率12%
电抗率为12%的主要规格（CKSG型，400V系统，三相，电抗率为12%， 匹配电容器电压：450V

电抗器型号	匹配电容器容量kvar	电抗器容量 kvar	电感量(mH)	额定电流(A)
CKSG-0.6/0.45-12%	5	0.6	3×17.61	6.0
CKSG-0.9/0.45-12%	7.5	0.6	3×11.74	9.0
CKSG-1.2/0.45-12%	10	1.2	3×8.81	12.0
CKSG-1.68/0.45-12%	14	1.68	3×6.29	16.8
CKSG-1.8/0.45-12%	15	1.8	3×5.87	18.0
CKSG-1.92/0.45-12%	16	1.92	3×5.50	19.2
CKSG-2.4/0.45-12%	20	2.4	3×4.40	24.1
CKSG-2.88/0.45-12%	24	2.88	3×3.67	28.9
CKSG-3.0/0.45-12%	25	3.0	3×3.52	30.1
CKSG-3.6/0.45-12%	30	3.6	3×2.94	36.1
CKSG-4.2/0.45-12%	35	4.2	3×2.52	42.1
CKSG-4.8/0.45-12%	40	4.8	3×2.20	48.1
CKSG-5.4/0.45-12%	45	5.4	3×1.96	54.1
CKSG-6.0/0.45-12%	50	6.0	3×1.76	60.1
CKSG-7.2/0.45-12%	60	7.2	3×1.47	72.2
CKSG-9.6/0.45-12%	80	9.6	3×1.10	96.2
