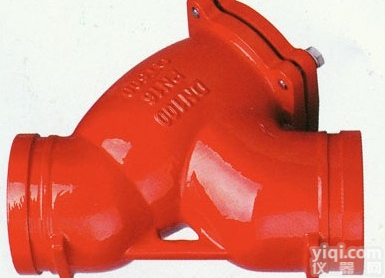

沟槽式过滤器
- 产地：上海 15214391362 021-31261530
- 供应商：上海沪达阀门有限公司
- 供应商报价：19
- 标签：沟槽式过滤器,19,上海沪达阀门有限公司
产品库
沟槽式Y型过滤器作用，SJKG厂家，消防沟槽式Y型过滤器原理，消防Y型过滤器参数，沟槽式Y型过滤器尺寸，价格，标准，
结构特点及用途：
1、沟槽式过滤器、过滤面积大、流阻系数小、下端部装有自动冲洗装置，冲洗时间快比一般Y型过滤器快8-10倍。
2、产品应用于石油、化工、水蒸气、冶金、供热、消防非排水等作为过滤管路中杂质作用，并可以根据拥护对过滤介质的要求可用不同的过滤网。
3、阀体内外采用无毒性的粉体环氧树脂喷涂，使水质不至于出现缺水及阀体的腐蚀。
4过滤网采用不锈钢，在使用过程中不会出现滤网结锈而减少过滤面积。
技术参数：
| 公称压力（MPa） | 壳体实验压力（MPa） | 工作压力（MPa） | 阀体材料 | 滤网材料 | 使用介质 |
| 1.0 | 1.5 | 1.0 | 灰铸铁 | 不锈钢 | 水 气 油品 |
| 1.6 | 2.4 | 1.6 | 球墨铸 铁碳钢 | ||
| 2.5 | 3.75 | 2.5 | 碳钢 |
连接尺寸：
| 公称通径 DN（mm） | L | D | A | B | C | H |
| 50 | 185 | 57 | 14.5 | 9.5 | 2.2 | 190 |
| 60 | ||||||
| 65 | 200 | 76 | 14.5 | 9.5 | 2.2 | 205 |
| 80 | 225 | 89 | 14.5 | 9.5 | 2.2 | 225 |
| 100 | 305 | 108 | 16 | 9.5 | 2.2 | 275 |
| 114 | ||||||
| 150 | 350 | 159 | 16 | 9.5 | 2.2 | 335 |
| 165 | ||||||
| 168 | ||||||
| 200 | 445 | 219 | 19 | 13 | 2.5 | 415 |
| 250 | 540 | 273 | 19 | 13 | 2.5 | 485 |
| 300 | 600 | 325 | 19 | 13 | 3.3 | 555 |
