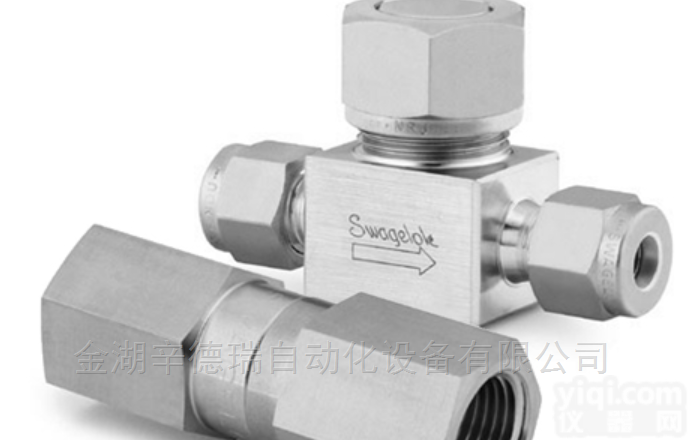

Swagelok 美国世伟洛克Swagelok单向阀

美国世伟洛克Swagelok单向阀

上海元丞阀门有限公司

■ 棒轴形直通的节流孔, 能获得Z大流量
■ 工作压力可达 6000 psig (413 bar)
■ 填料在螺纹以下
■ 可更换的阀座和阀杆头设计

■ 工作压力可达 3000 psig (206 bar)
■ 使用标准 PTFE 填料温度可达 204°C (400°F)；使 用 可 选 的Grafoil? 填料时温度可达 315°C (600°F)
■ 直通型和角型阀

■ 工作压力达到 600 psig (41.3 bar)
■ 温度达到 148°C (300°F)
■ 直通型和角型
■ 标准配置为 V 型阀杆; 可提供调节阀杆
■ 世伟洛克?(Swagelok?)卡套管接头, 内, 外螺纹 NPT 和 ISO 公称管端接
■ 标准配置为绿色手柄; 提供可选颜色
■ 可选的面板安装

■ 直通型流量系数 ( Cv) 自 0.004 至 0.16
■ 可用于低压和高压
■ 可供应可重复游标刻度手柄
■ 黄铜和 316 不锈钢材料

■ 工作压力达 6000 psig (413 bar)

■ 可调节和固定的开启压力

■ 多种端接

■ 316 不锈钢和黄铜材料

特征

■全焊接设计可提供可靠的系统流体控制。

■当压差不到 2 psig(0.14 bar ) 时,即可产生正向流动。

■当背压不到 2 psig (0.14 bar )时阀即可关闭。

■316L 不锈钢阀体可提高材料纯度。

■可选择标准或高纯度润湿表面抛光精度。

■可根据世伟洛克 (Swagelok?) 超高纯工艺规范( SC-01 ) 进行处理。

■可提供卡套管对焊、内螺纹 VCR? 接头、整体式外螺纹VCR 接头、可旋转外螺纹 VCR 接头以及世伟洛克双卡套管接头端接

世伟洛克 ( Swagelok?) 提升单向阀在压力 6000 psig (413 bar) 和

温度 900°F (482°C ) 以下能YZ反向流动。正向流动能提升起提动

阀芯,将阀打开。反向流动使提动阀芯落在孔口上,将阀关闭。

提升单向阀是依靠重力来动作的,故必需水平地安装,阀帽螺母在上部

■ 压力达 6000 psig (413 bar)

■ 温度达 400°F (204°C)

■ 1/8 至 1/2 in. 和 6 至 12 mm 端部连接

■ 不锈钢结构

描述：不锈钢提动阀芯 413 bar (6000 psig) 单向阀，1/4 in. 世伟洛克卡套管接头，0.07 bar (1 psig)
