名称：数显型测量投影仪（正向-台湾万濠）      型号:M25397

本仪器能GX率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。
特点：
主要技术参数：
金属台面尺寸（mm）306×152
玻璃台面尺寸（mm）175×100
X座标行程（mm）100
Y座标行程（mm）50
Z座标行程（调焦用）（mm）90（调焦）
仪器测量精度（μm）3+L/50
X,Y 坐标数显分辨率：0.05um
投影屏 投影屏尺寸（mm）：Ø312，使用范围 > Ø300 （刻有米字线）。
投影旋转范围：0~360º
旋转角度数显解析度：1’或0.01º
物镜 放大倍数： 10X（必备）
物方线视场（mm） Ø30 Ø15 Ø6 Ø3
物方工作距（mm） 77.7 44.3 38.4 25.3
数据处理系统：DC-3000多功能数据处理系统，全中文显示，可做多点采样，坐标旋转，点，线,距离，角度检测。

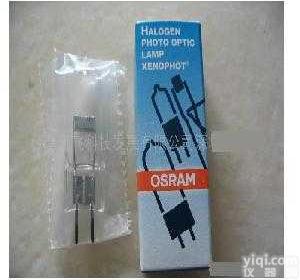

仪器照明，透射与反射光源均为24V,150W,卤素灯。
仪器电源：110V/220VAC,50/60hz,总功率：400W
冷却方式：强制风冷（三只轴流风扇）
外形 尺寸：深宽高（770*550*1100mm
仪器重：130KG（约）
图片参考！
