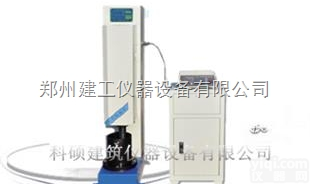

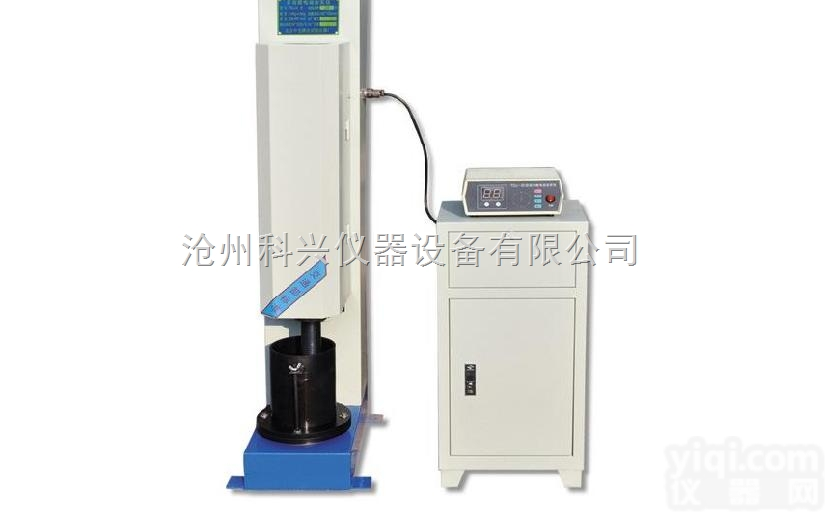

TDJ-III型多功能电动击实仪

TDJ-III型多功能电动击实仪

简介：

自行研发设计的新一代多功能电动击实仪是根据中华人民共和国交通部标准《公路土工试验规程》JTJ05-93试验T0l3l一93标准而设计制造的，既可做重型击实试验又可做轻型击实试验，是公路、建筑、科研单化理想的土工试验仪器之一。

结构特点：

该机由机座、机身、传动部分、提升部分、重型击实部分、轻型击实部分组成。

TDJ-III型多功能电动击实仪仪器的主要参数：

1、电源：380V50HZ(三相三线)

2、击实锤重量：重型击实4.5Kg轻型击实2.5Kg

3、击实锤落高：重型击实450mm轻型击实300mm

4、击实锤锤面直径：50mm

5、击实试筒规格：152mm100mm

6、击实速度：32次/分

7、击实次数设定：0-99次可调

操作规程：

1、开箱后，先打开两侧门仔细查看，是否有零件脱落及紧固部件松动（因运输原因）。提勾及链条是否在两根跟踪杆的中间，以免开机后提勾脱轨。

2、接通220V电源，在机器侧面的计数器上预置击数，然后开机，空载试机5～10击（注意：击筒内必须有橡胶垫或其它软垫），观察击筒均匀间歇旋转，机器运转正常后方可正式做试验。

3、选择相应的击锤和击实筒，将预先配置好的土样分层倒入击实筒中，每倒入一层后，按下“启动”按钮，机器开始击实，计数器开始倒计数，当击实次数达到计数器上预置的次数时，机器自动停止，然后倒入下一层土，重复上述过程。其整个击实过程应按照土工试验规范中击实试验的要求进行。

4、击实完毕后，切断电源，将击实筒和击实锤擦洗干净，打扫室内卫生。

功能特点：

1、系统默认值为负计数方式。

2、具有点动功能，可测试电机转动方向。

3、可修改及预置击实次数。

4、可手动复位。

5、具有暂停功能，中途停止不影响击实次数。
