ATG-2041 ATG-2041功率信号源
- 品牌：西安安泰
- 型号：ATG-2041
- 产地：陕西省西安市高新四路17号志诚商务c207
- 供应商：西安安泰电子科技有限公司
- 供应商报价：面议
- 标签：ATG-2041功率信号源,-1,西安安泰电子科技有限公司
产品库

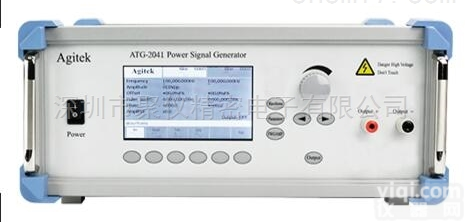

ATG-2041功率信号源
简介
ATG-2041功率信号源是一款理想的可输出正弦波、方波、三角波、脉冲波的功率信号源。客户可根据使用情况选择信号内置、或外置接入。Z大输出1600Vp-p (±800V)高压，可以驱动高压型负载。增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。
增益
采用的是数控增益可调的方式，具体分为粗调（1step）和细调（0.1step）两种。结合液晶面板增益的显示，能够快速调整至您需要的电压增益值。
应用领域
压电陶瓷
磁性材料的磁化特性（ B-H曲线）测量
声纳系统
超声波探伤
EMC信号加注
4-``MEMS实验
产品指标：
型号 | ATG-2021/2 | ATG-2031/2 | ATG-2041/2 | ATG-2081/2 | ATG-2161 |
输出电压 | 170Vp-p（±85V） | 300Vp-p（±150V） | 400Vp-p（±200V） | 800Vp-p（±400V） | 1600Vp-p（±800V） |
输出电流 | 500mA | 120mA | 100mA | 40mA | 40mA |
带宽（-3dB） | DC~1.5MHz | DC~500KHz | DC~500KHz | DC~200KHz | DC~150KHz |
电压增益 | 0~30(0.1step) | 0~50(0.1step) | 0~60(0.1step) | 0~120(0.1step) | 0~240(0.1step) |
输入电阻 | 50Ω/5KΩ | 50Ω/5KΩ | 50Ω/5KΩ | 50Ω/5KΩ | 50Ω/5KΩ |
输入幅度 | 10Vp-pMAX | 10Vp-pMAX | 10Vp-pMAX | 10Vp-pMAX | 10Vp-pMAX |
输出电阻 | 1Ω/50Ω(可定制） | 1Ω/50Ω(可定制） | 1Ω/50Ω(可定制） | 1Ω/50Ω(可定制） | 1Ω/50Ω(可定制） |
压摆率 | 2500V/us | 500V/us | 500V/us | 250V/us | 200V/us |
Z大输出功率 | 42.5W | 18W | 20W | 16W | 32W |
通道数 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
型号解释：
以为例，其中：
ATG：安泰电子功率信号源系列产品
2xxx：2000系列产品
x04x：输出电压400Vp-p
xxx1：通道数1即单通道
xxx2：通道数2即双通道
：
：
