江苏金属管转子流量计

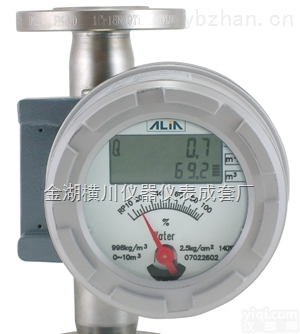

金属管转子流量计
 HART通信金属管转子流量计适用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；金属管转子流量计对于直管段要求不高 ；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光 单轴灵敏指示；非接触磁耦合传动；金属管浮子流量计全金属结构，适于高温、高 压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方 式；多参数标定功能；金属管浮子流量计带有数据恢复，数据备份及掉电保护功能 .
技术参数
测量范围:水（20℃）1-200000 l／h
空气（20℃，0．10131MPa）0．0311－4000m3／h
参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型0.9999级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
HART通信金属管转子流量计选型

代号	测 量管结构
50	下 进上出
51	下 进上横出
52	下 横进上横出
53R	右 进左出
53L	左 进右出
	代号	接 液材质
	R0	0Cr18Ni2Mo2Ti
	R1	1Cr18Ni9Ti
	Rp	PTFE
	T1	钛 合金
	Rl	316L
		代号	管 道口径
		DN15	15
		DN25	25
		DN50	50
		DN80	80
		DN100	100
		DN150	150
		DN200	200
			代号	附 加结构
			无
			T	夹 套型
			Z	阻 尼型
			G	高 温型
			Y	高 压型
				代号	指 示器形式代码组合
				M1	就 地指示器，机械指示瞬时流量
				M2	供 电型，机械指示瞬时流量，液晶显示瞬时/累积流量
				M3	供 电型，无机械指示，液晶显示瞬时/累积流量
					代码	供 电方式
					无	只 限M1指示器
					A	220VAC，4－20mA输出
					B	电 池供电，无输出
					C	24VDC，二线制供电，4－20mA输出
					D	24VDC，三、四线制供电，4－20mA输出
						代号	防 爆标志
						l	本 安iaCT5方型壳体
						d	隔 爆Diibt4园壳体
							代号	报警或脉冲输出
							无	无报警或脉冲输 出
							K1	上限报警或一路 脉冲输出
							K2	下限报警或一路 脉冲输出
							K3	上、下限报警或 双路脉冲输出
