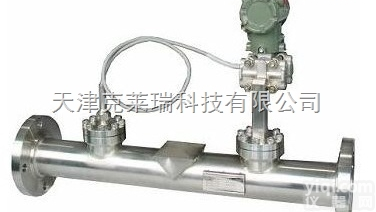

差压式碳化钨楔形流量计,一体楔形流量节流装置

一、概述
楔形流量计是一种差压式流量仪表。其检测元件是楔形孔板，它是一块V形节流件，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流、粘附、沉淀，特别适用高粘度、高浓度、结晶混合液、脏污液体及高含尘气体的流量测量。因此被广泛地应用于石油、化工、天然气、治金、钢铁、电力、水利、给排水、造纸、制药、酿造、纺织印染等行业的计量与过程监测。
二、工作原理
楔式流量传感器及流量计同其它差压流量仪表一样，其原理基于封闭管道中能量相互转化的佰努力方程和流体流动连续定律：差压与流量是一个开方关系，通过测量差压，就可以测量出管道流体流量大小。。

三、特点：
1.       可用于粘滞性液体的流量测量，黏度可高达500mPa·S，如燃油、渣油及重油等。
2.       适用于含悬浮颗粒的液固混合物，如浆状流体、污水等的流量测量。
3.       混相流型楔形流量计可用于泥浆、煤水悬浮液、煤焦油、悬浊液等液固两相流。
4.       雷诺数使用范围宽广，可适用于极低的雷诺数（ReD=300），而雷诺数上限可达106以上，因此亦可用于气体、蒸汽之类流体的流量测量。
5.       差压信号稳定可靠，测量精度高，重复性好，压力损失低。
6.       抗磨损免维护（无可动部件）。
7.       整体结构形式无可动部件，使用寿命长。
8.         安装方便，免于维护。
9.         双向流量测量。
10.      具有Z小的直管段要求：上游5倍管道直径，下游2倍管道直径。
四、主要技术参数
1、  精度：±0.5%读数（标定）、±1%
2、  一体化质量流量测量（精度±0.5% ）
3、  重复性：±0.2%读数
4、  公称通径： 15 mm～1200 mm
5、  工作温度： -200℃～+530℃
6、  公称压力：- 0.1 MPa～42 MPa
7、  楔形比：0.2～0.7
8、  量程比：10：1
9、  低雷诺数测量（Z低为RED=300）
10、 参照标准：GB/T2624-2006、JJG640-94及流量测量节流装置设计手册
11、 连接方式：法兰连接、焊接、螺纹连接
