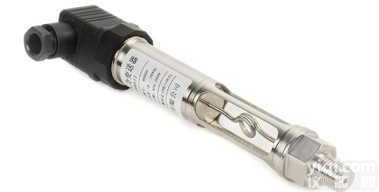

MPM4528宝鸡麦克 宝鸡麦克MPM4528高温压力变送器

产品信息



MPM4528型高温压力变送器适用于高温介质的压力测量，作用在感压膜片上的压力通过充油毛细管被传递到硅测量元件上。毛细管通过空气的热耗散作用，可以将介质接触端的高温降低至接近环境温度。这样的设计既不需要其他辅助冷却装置（如水冷），同时又能发挥扩散硅传感器的性能优势。高精度的一体化放大电路可提供与压力成比例的电压或电流信号。该变送器采用全焊接结构形式，防护等级为IP65，耐腐蚀性好，可广泛适用于各种高温介质的压力测量。

产品特点
•扩散硅充油压力传感器
•低压特性良好
•高温达300℃压力测量
•具有齐平膜片结构，适合于YL卫生行业应用
•数字化温度补偿和线性修正
性能参数
压力量程： 0～100kPa……2MPa
过      压： 1.5倍满量程压力
压力类型： 表压型或绝压型
产品精度： ≤±0.5%FS （非线性、重复性、迟滞）
介质温度： 25℃～300℃
环境温度： -20℃～80℃
零点温度系数：＜0.04%FS/℃
灵敏度温度系数：＜0.03%FS/℃
贮存温度：     -40℃～125℃
供电电源：      8～28VDC                 8～28VDC
输出信号：      4～20mADC              1～5VDC
传输方式：       二线                          三线
负载电阻（Ω）：≤（U-8）/0.02        ＞5k
压力连接：  G1/2   1/4NPT
与介质接触的材料：不锈钢1Cr18Ni9Ti或316L
                  壳体：不锈钢1Cr18Ni9Ti
                  膜片：不锈钢316L
毛细管长度：50mm
防护等级： IP65
电气连接： 进口防爆插头座或电缆1.5米
安      装： 建议水平位置
外形结构
电气连接


接插件的接线定义：

插脚
二线
三线
1
正电源：+V（黑色）
正电源：+V（黑色）
2
负电源：0V（红色）
公共端：GND（白色）
3
空
正输出：+OUT（红色）



  电缆导线的电气定义：

导线颜色
二线
三线
黑色导线
正电源：+V
正电源：+V
红色导线
负电源：0V
正输出：+OUT
白色导线
空
公共端：GND





选型指南

MPM4528
型高温压力变送器

量程
测量范围： 0 ～ 100kPa …… 2MPa
   [0 ～ X] kPa 或 MPa
X ：实际测量量程

代号
输出信号
E
4 ～ 20mADC
F
1 ～ 5VDC

代号
结构材料
隔离膜片
接口
壳体
22
不锈钢 316L
不锈钢
不锈钢

代号
附加功能
B1
接插件连接输出
B2
电缆线连接输出 线长 1.5 米
U
UL 认证产品
P
齐平膜型 G1/2 外螺纹压力接口
C6
1/4NPT 外螺纹压力接口
G
表压型
A
绝压型


MPM4528
[0 ～ 100] kPa
E
22
B1PG
完整的型号规格


选型提示
1、毛细管冷却效果会因环境温度影响而有所不同。
2、特殊要求，敬请与本公司商洽，并在订单中予以注明。
