D341W 通风蝶阀，通风蝶阀厂家，通风蝶阀价格

产品名称：【通风蝶阀】

产品型号：【D341W】

通风蝶阀 通风蝶阀产品概述：

    通风蝶阀主要是安装在管道起通风排烟作用，通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa，本通风蝶阀设计合理，力矩小，操作方便，启闭迅速，重量轻、价格便宜。

通风蝶阀 产品特点：

1.设计新颖、合理，结构独特，重量轻，启闭迅速。

2.操作力矩小、操作方便，省力灵活。

3.采用适应的材料以满足低、中、高温不同介质温度及腐蚀性介质。

管道通风蝶阀采用标准：

设计标准:GB||T12238-1989 JB/T8692-1998

法兰连接尺寸:GB/T9115.1-2000

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999

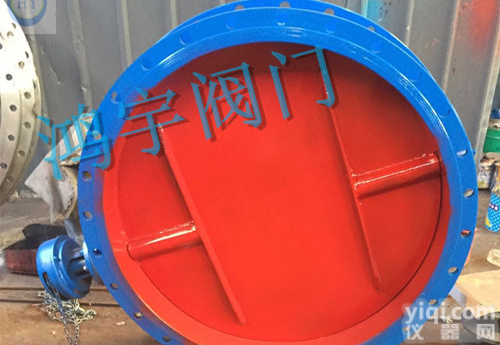

不锈钢通风蝶阀（D341W）

属性：通风蝶阀系列，自主生产。

材质：不锈钢材质，碳钢材质都可生产，也可定做非标产品

订货时应详细说明以下条件：

1、产品型号与名称；2、公称通径DN（mm）；3、公称压力；4、流量特性；5、阀体材质；6、额定流量系数；7、介质种类和温度范围；8、阀前后压力（压差）；9、电源电压和控制信号；10、其它特殊要求

结构特点
通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa，本通风蝶阀设计合理，力矩小，操作方便，启闭迅速，重量轻、价格便宜。一般适用于工业、冶金、环保等管道作通风调节介质流量之用。工主要特点为： 　　１、设计新颖、合理，结构独特，重量轻，启闭迅速。 　　２、操作力矩小、操作方便，省力灵活。 　　３、采用适应的材料以满足低、中、高温不同介质温度及腐蚀性介质。
阀体材料    灰铸铁 （ HT200、HT250 ）     球墨铸铁 （ QT400、QT450 ）                 碳钢 （WCB、WCC、LCB）        铬钼钢 （WC5、WC6、WC9）     合金钢                 不锈钢 （CF3、CF8、CF3M、CF8M、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）      内件材料   不锈钢 （ 2Cr13、1Cr18Ni9、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、316、304L、                316L ）   碳钢    铬钼钢    特殊钢   驱动方式   手动、蜗轮传动、电动、 气动、
不锈钢通风蝶阀主要技术参数
主要外形和连接尺寸

通风蝶阀工作原理

　　通风蝶阀由电动机带动驱动执行机构，使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。

　　目前，衬氟蝶阀，衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无摩擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。
