一 概况:
“钢筋弯曲试验机”是对钢筋进行平面正,反向弯曲试验的专用设备.该设备主要技术参数和指标符合GB5029-85钢筋平面反向弯曲试验方法的要求.该产品广泛应用于钢厂和建筑单位,以检验螺纹钢正,反弯性能.

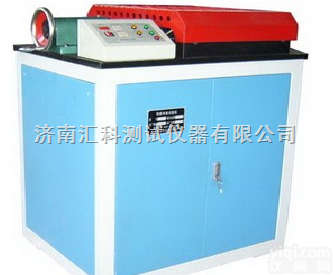

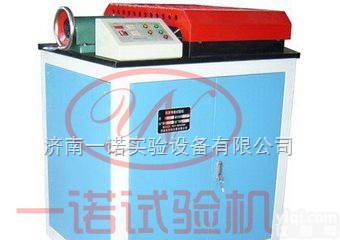

GW-40B型钢筋弯曲试验机较GW-40,GW-2型试验机,在限位安全.易损件更换.延长整机寿命等方面有较大提高,是目前较为完善的弯曲试验机.
技术参数指标:
项目
|
技术指标
|
弯曲钢筋直径范围
|
随机￠25-￠40 ，可选￠6-￠22
|
钢筋正向弯曲角度
|
0°- 180°内任意设定
|
钢筋反向弯曲角度
|
0° - 180°内任意设定
|
工作盘转速
|
≤3.7r/mm
|
辊心距离
|
219 mm
|
工作盘直径
|
￠580mm
|
电动机功率
|
1.5KW
|
随机配标准弯心套
|
一套
|
机器外形尺寸（长*宽*高）
|
1050×750×1200 mm
|
机器重量
|
750kg
|
二，主机结构和电气工作原理：
1、 主机结构：
本机主要由传动部分、机架、工作台、螺旋调整装置和限位机构组成。
传动部分将制动电机的动力经双级摆线针轮减速机传至工作盘。机架是由方钢和钢板焊接而成并带有侧门的箱体，它支撑着试验机各组成部件。工作台即机器的上平板，其上装有螺旋调整装置和限位机构，另外还装有防护罩等。
2、 电气控制部分：
GW-40B型试验机弯曲角度：由电机高速轴上取得的光电脉冲信号，由 PLC进行角度计算并不断累计显示。当试验机弯曲角度达到所设置角度时，经逻辑电路控制，使电动机断电终止试验。
