7222 三丰指针式深度尺7222|三丰深度表

三丰指针式深度尺7222|三丰深度表

7222三丰深度尺图7222
特点
• ABSOLUTE Digimatic 深度尺可在电池用尽前保持原有的原点轨迹设置。
• 安装延长杆可扩大测量范围。
• 基座底面经过硬化，研磨和抛光处理，具有很高的平面度。

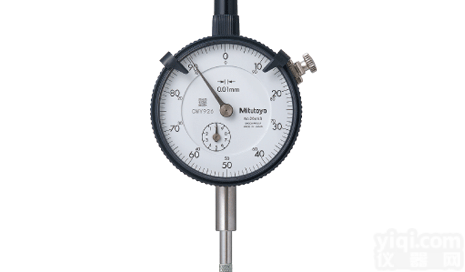

• 背置活塞型指针式千分表可从正上方的垂直表盘进行读数（7231, 7237, 7238）。
• 带有SPC 数据输出（547 系列）。

7222性能参数

公制型

测量范围货号行程精度延杆长基座 （T、平面度）
0 - 10mm 7210* 10mm ±15μm ---- 40x16mm, 5μm
0-200mm 7211 10mm ±15μm 5 个（10, 20, 30, 30, 100mm） 63.5x16mm, 5μm
0-200mm 7212 10mm ±15μm 5 个（10, 20, 30, 30, 100mm） 101.6x16mm, 5μm
0-210mm 7213 30mm ±30μm 3 个（30, 60, 90mm） 63.5x16mm, 5μm
0-210mm 7214 30mm ±30μm 3 个（30, 60, 90mm） 101.6x16mm, 5μm
0-200mm 7220 10mm ±15μm 5 个（10, 20, 30, 30, 100mm） 101.6x16mm, 5μm
0-200mm 7221 10mm ±15μm 5 个（10, 20, 30, 30, 100mm） 150x18mm, 5μm
0-10mm 7222* 10mm ±15μm 5 个（10, 20, 30, 30, 100mm） ø16mm, 5μm
0-10mm 7223 10mm ±15μm 5 个（10, 20, 30, 30, 100mm） ø25mm, 5μm
0-10mm 7224 10mm ±15μm 5 个（10, 20, 30, 30, 100mm） ø40mm, 5μm
0-200mm 7231 5mm ±15μm 5 个（10, 20, 30, 30, 100mm） 63.5x16mm, 5μm

英制型

测量范围货号行程精度延杆长基座 （T、平面度）
0-8” 7217S 1” ±.002" 3ps（1”,2",3"） 2.5"x.63",.0002"
0-8” 7218S 1” ±.002" 3ps（1”,2",4"） 4"x.63",.0002"
0-8” 7237 2” ±.002" 4ps（5",1”,2",4"） 2.5"x.63",.0002"
0-8” 7238 2” ±.002" 4ps（5",1”,2",4"） 4"x.63",.0002"
