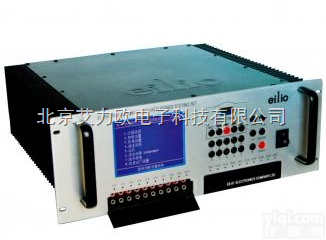

EL1680 多路多通道扬声器老化仪

EL1680 多路扬声器老化仪

   EL1680 多路多通道扬声器老化仪是一款多通道、多功能功率试验设备，内置正弦波扫频信号发生器、白噪声信号发生器、粉红噪声发生器、EIA-426-B信号源、IEC 60268-1（模拟节目源）信号源等标准信号源和MP3节目源，此外EL1680 多路多通道扬声器老化仪还配有两个外接信号输入通道，四个内部信号输出通道，用户可以外接专用滤波器等信号处理设备，并将处理后的信号回馈给本设备进行相关试验。

    EL1680 能充分满足中小功率扬声器和各种通信用受话器老化试验要求的仪器，其技术指标符合国家相关技术标准。具有功能强大，性能稳定，中英文界面（单机版），操作方便，保护措施完善，外形精美，散热特性好，自动化程度高，可在无人值守的情况下长时间连续工作等特点。

技术指标

正弦波信号发生器

频率范围：               20 ~ 20,000Hz

频率准确度：             ±0.01%

频率稳定性:               优于60ppm

总谐波失真（THD）：       ≤0.5% @ 1kHz

可选择扫频功能：         每倍频程96点，扫频频段与扫频时间可设置

带BNC输出

Z大输出电压：          16Vrms

白噪声信号发生器

频率范围：                20 ~ 20,000Hz

峰值系数：                1.8~2.2（6dB），3~4（12dB）可通过软件设置

带通滤波器：              参见“带通滤波器”，可旁路

滤波器阶次：              2阶/4阶（-12dB/-24dB），可通软件设置

带BNC输出

Z大输出电压：             10Vrms（CF = 6dB时），5Vrms（CF = 12dB时）

粉红噪声信号发生器

波形滤波器：               -3dB/oct.，标准粉红噪声信号

峰值系数：                 1.8~2.2（6dB），3~4（12dB）可通过软件设置

带通滤波器：                参见“带通滤波器”，可旁路

滤波器阶次：                2阶/4阶（-12dB/-24dB），可通软件设置

带BNC输出

Z大输出电压：              10Vrms（CF = 6dB时），5Vrms（CF = 12dB时）

EIA-426-B信号源

波形滤波器：      符合EIA-426-B对噪声测试信号的要求

峰值系数：        1.8~2.2（6dB）（标准信号），3~4（12dB）（非标准信号），可通过软件设置

带通滤波器：      参见“带通滤波器”，此选项为附加非标信号设置功能，可旁路

滤波器阶次：      2阶/4阶（-12dB/-24dB），可通软件设置

Z大输出电压：    10Vrms（CF = 6dB时），5Vrms（CF = 12dB时）

IEC 60268-1信号源（模拟节目源）

峰值系数：        1.8~2.2（6dB），3~4（12dB）可通过软件设置

波形滤波器：       符合IEC 60268-1对噪声测试信号的要求

带通滤波器：       可外挂带通滤波器

滤波器阶次：       2阶/4阶（-12dB/-24dB），可通软件设置

Z大输出电压：     10Vrms（CF = 6dB时），5Vrms（CF = 12dB时）

MP3节目源

可显示中英文歌曲名

快进/快退/重复播放功能

1GB内置闪存

A型USB数据接口

外接节目源信号

两路BNC输入，可通过程序选择。

带通滤波器

滤波器类型：        巴特吾斯滤波器

总体带宽：          20~ 20,000Hz

高通滤波器：        100 ~ 3,000Hz

低通滤波器：        3,000 ~ 20,000Hz

滤波器阶次：        2阶/ 4阶，可选

截止频率设置：      键盘输入，软件设置，可使滤波器旁路

信号源线路输出

    4路BNC输出接口，可输出正弦波（扫频/定频）、白噪声、粉红噪声和线路输出，所有试验信号均可通过线路输出，用于配接外接滤波器或功率放大器。

功率放大器部分

20路独立功率放大器

每路Z大输出功率：        30W

Z大总输出功率：           ≥300W

频率响应：                20 ~ 200,000Hz（±1dB）

3dB带宽：                 10 ~ 650,000Hz（±3dB）

总谐波失真（THD）：        ≤0.01% @ 1W

输出阻抗：                 ≤0.15Ω

负载阻抗：                 4 ~ 500Ω

输出电压可调节范围：       0.1 ~ 16V（调节精度为0.001V，正弦波）

其他

工作电压：                 220V±10%，2A

工作环境温度：              5 ~40℃

储存环境温度：              0 ~60℃

工作环境湿度：              不大于RH90%

大气压力：                  86kPa ~ 104kPa

外形尺寸：                  483mm×445mm×190mm

重量：                      21.5 kg（净重）
