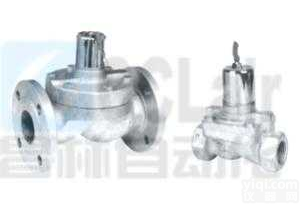

DF-50 ZCS-50 二位二通水用电磁阀DF-50 ZCS-50
- 品牌：天榆液压气动
- 型号：DF-50 ZCS-50
- 供应商：上海双旭电子有限公司
- 供应商报价：面议
- 标签：二位二通水用电磁阀DF-50 ZCS-50,-1,上海双旭电子有限公司
产品库
| 产地类别 | 国产 |
|---|
二位二通水用电磁阀DF-50 ZCS-50
| 1 | Z高工作压力 | 1MPa |
| 2 | 工作压差 | 0.03MPa～0.8MPa（其中φ3、φ5为直动式0～0.6MPa） |
| 3 | 环境温度 | -10～+50℃ |
| 4 | 介质温度 | 0～75℃ |
| 5 | 电压 |
| AC：380V；220V； 36V/50Hz DC：12V；24V；110V；220V | ||
| 6 | 绝缘等级 | B级 |
| 7 | 功率 | φ5～φ20 12W φ25～φ100 15W φ125～φ150 30W |
| 8 | 线圈温升 | ≤80℃ |
| 9 | 电源允许波动 | -15%～+10% |
| 10 | 工作介质 | 液体 气体 油 〈20CST |
| 11 | 安装方式 | 介质流向与电磁阀箭头保持*，线圈向上，允许倾斜度小于30° |
| 12 | 响应时间 | φ3～φ50≤1秒关≤2秒 φ65～φ150≤3秒关≤5秒 |
二位二通水用电磁阀DF-50 ZCS-50特点
结构简单，体积小，密封性能好，维修方便。
水用电磁阀结构原理本阀通径15～100为膜片式为二次开阀的先导式电磁阀，通径125～300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。
根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀门外泄，以致主阀阀杯上下产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀呈通路状态。
当线圈断电，磁场消失，活动铁芯复位，封闭副闭口，断而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。
常开电磁阀，当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。
结构规格参数
| DF-50F | G2”内螺纹 |
铸铁阀体
