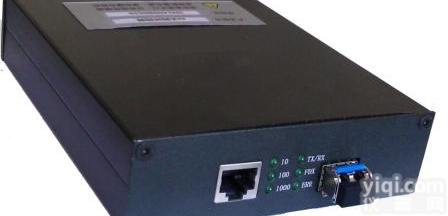

ZDK-AV5211 以太网分析仪 以太网测试仪
- 品牌：恒奥德
- 型号：ZDK-AV5211
- 产地：北京恒奥德
- 供应商：北京恒奥德仪器仪表有限公司
- 供应商报价：面议
- 标签：以太网分析仪 以太网测试仪,-1,北京恒奥德仪器仪表有限公司
产品库
以太网分析仪 型号：ZDK-AV5211
ZDK-AV5211型以太网测试仪是局域网测试中Z重要、Z基本的测试仪器，广泛应用于局域网和设备的网络性能测试、网络和设备的研发、生产、验收、维修等方面。本仪器功能多，操作简单，集网络性能测试与网络监视于一身。测试内容主要包括性能分析、流量监测、协议分析与协议仿真。
产品特点
o 32M/端口的捕获缓存器
o 实时监测协议监测
o 在线流量实时测量
o 支持RFC2544自动化测试
o 误码/告警分析功能
o PING、IGMP协议仿真
o Windows2000操作平台
o 支持第4层到第7层的测试
o 每个数据流可以有数以百万计的IP帧
o 支持第2层和第3层全线速的发射、监视和分析
o 丰富灵活的滤波器 /触发器条件设置
o 支持MPLS、VLAN、IPv4、IPv6等协议的编解码
o 用户可以编辑全线速数据流、在每个端口Z大50个的数据流
o 支持10M/100M/1000M RJ-45接口或1000M光纤接口自适应连接
技术指标：
| 端口 | 链路速率 | 10M/100M/1000M | |
| 端口数目 | RJ-45四个、SFP四个 | ||
| 双工方式 | 全双工、半双工 | ||
| 自适应 | 开 /关 | ||
| LEN灯指示 | Tx/Link、Rx/Err、Trig/Col、Full/Half | ||
| 帧设置 | MAC地址 | 静态、增量、减量、随机 | |
| VLAN标识 | 静态、增量、减量、随机 | ||
| MPLS标号 | 静态、增量、减量、随机VLAN标识与MPLS标号不能同时使用） | ||
| 协议编辑 | IPv4、TCP、UDP、ICMP、IGMP、ARP、MAC Control Frame等 | ||
| 数据字段 | 可以在数据字段内设定任何四部分为全 1、全0、1/0交替（每位、每2位、每半个字节、每字节、每2字节）、增量、减量、随机、用户编辑。 | ||
| 帧长设置 | 48-12000字节，步进1字节； 可设置为 自动、固定、 增量、 随机 | ||
| 数据流设置 | 数据流传送方式： Continuous（连续）、Single Burst（单次突发）、Multi Burst（多重突发）、Continuous Multi Burst（连续突发） | ||
| 数据流数目 | 每端口 50个数据流 | ||
| 误码插入 | FCS Error （FCS错码）、Fragments校验错的短帧） 、 Undersize短帧） 、 Oversize长帧） 、 Oversize& FCS Error校验错的长帧） 、 IP header checksum error （IP头校验错） 、TCP/UDP checksum error （TCP/UDP 校验错） | ||
| 性能分析 | 发射帧、 接收帧、发射字节、接收字节、碎片、 FCS错、超短帧、超长帧、超长帧/有错CRC、线路误码、数据流控制、帧定位错误、帧的比特位数错误、冲突、捕获滤波器、发送的ARP应答、发送的ARP请求、发送的PING请求、接收的ARP应答、接收的ARP请求、接收的PING应答、接收的PING请求、发送IPv4包、接收IPv4包、 IP头校验错、 TCP/UDP 校验错 | ||
| 协议 解码 | 以太网， MPLS，VLAN，IPv4，UDP，TCP，IGMP，ICMP，ARP，RIP，IPv6，ICMPv6，HOPOPTv6，ROUTINGv6，HTTP，FTP,POP3，SMTP，DNS，NOVELL | ||
| 捕获滤波器 | 可设置的捕获滤波器的条件设置为： 源以太网地址、目的以太网地址、 源 IP地址、目的IP地址 、协议类型、错误类型 | ||
| 捕获触发器 | 可设置的捕获触发器的条件设置为： 源以太网地址、目的以太网地址、 图形 148位匹配模式，可设定位长度（1-6字节）和偏移（0-1980字节）、 图形 248位匹配模式，可设定位长度（1-6字节）和偏移（0-1980字节） | ||
| 捕获缓存器 | 32MB/端口 | ||
| 协议仿真 | PING、IGMP | ||
| 自动测试支持 | RFC2544自动化测试 | ||
| 电源 | 频率 50Hz±5％,单相交流220V±10％ | ||
| 外形尺寸（L×W×H） | 445mm×246mm×333mm | ||
| Z大重量 | 13Kg | ||
主要选件
| 序号 | 选件种类 |
| 选件一 | SFP 1000BASE-SX（850nm） 光发送接收模块,多模,1250Mb/s,550m |
| 选件二 | SFP 1000BASE-LX（1310nm） 光发送接收模块,多模,1250Mb/s,500m |
| 选件三 | SFP 1000BASE-LH（1310nm） 光发送接收模块,单模,1250Mb/s,大于10km |
| 选件四 | SFP 1000BASE-LH（1550nm） 光发送接收模块,单模,1250Mb/s,大于40km |
| 选件五 | SFP 1000BASE-LH（1550nm） 光发送接收模块,单模,1250Mb/s,大于80km |
| 选件六 | 测试光纤 |
