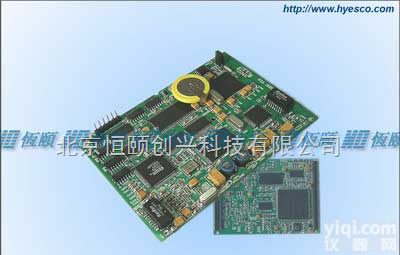

AT91SAM9G20简易开发板 9G20简易开发板

H9G20CE由H9G20C核心板+扩展板构成。H9G20C核心板采用AT91SAM9G20处理器，板载FPGA、内存、RTC、双以太网控制器、多串口、USB、RTC、CF卡、双口RAM等功能，多层板布线工艺，结构紧凑，面积只有100×70 （单位：mm），系统扩展了2×100pin的双排电路板间连接器，引出外部扩展所需的总线、外设接口。该核心模块具有集成度高、低功耗、结构紧凑、体积小、抗干扰能力强等优点，广泛应用于工业控制、环境测试、触摸屏控制、电力监测、通信设备、网络终端等场合。
H9G20CE面向行业应用加以设计，扩展多个串口、USB、以太网络、存储卡等常用功能接口，H9G20CE助您快速了解和掌握核心模块的硬件特性和功能应用，快速实现二次开发。

硬件资源	部件功能	功能描述
核 心 板	CPU	AT91SAM9G20，ARM926EJ-S内核，400MHz的主频，工业级；
	SDRAM	2片32M×16bit SDRAM，共64M；
	Flash存储	16MB Data Flash存储； 64MB NAND Flash存储（64～512M可选）；
	FPGA	FPGA协处理器，芯片采用Altera公司的EP2C8-Q208；
	双口RAM	高速64k×16bit的双端口静态RAM，芯片采用IDT公司IDT70V28；
	双以太网控制器	2个10/100Mbps以太网控制器，板载PHY芯片；
	RTC	RTC实时时钟，后备锂电池，带掉电保存功能；
	看门狗	看门狗时间可通过软件设置，确保系统可靠运行；
	扩展接口	100*2针扩展插座接口，几乎扩展了CPU全部功能引脚：  a. 双10M/100M以太网通讯接口；  b. UART接口，CPU自带3个UART，外部扩展4个；  c. USB2.0接口，2个USB_HOST；  d. CF存储卡接口，Z大支持32G；  e. GPIO功能扩展接口；  f. FPGA功能扩展接口；  g. CPU数据总线和地址总线；  h. 功能复位接口；  i. IIC通信接口；  j. 3.3V电压供电。
扩 展 板	核心板接口	100*2针扩展插针接口，是核心板的对接插针，1.27mm双排插针；
	电源接口	1个DC12V-24 V电源输入接口，5.08mm直线端子，螺丝紧固式；
	UART接口	1个Debug调试接口，2个RS232/485全双工接口，2个RS232接口；
	网络接口	1个10M/100M以太网通讯接口，RJ45型插槽，1.5KV电磁隔离
	CF卡接口	1个CF存储卡接口，Z大支持32G；
	电源输入接口	1个DC12V-24V电源输入接口；
	电源输出接口	1个电压输出通道，控制输出5V电压；
	LED灯接口	2个LED灯显示接口
	UIM卡接口	1个UIM卡槽，实现3G无线网络接入
