HY1005数采传输控制系统 数采传输控制系统

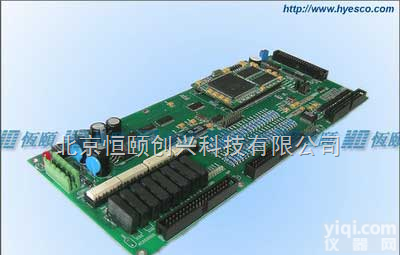

HY1005数采传输控制系统以恒颐的H9200C-II核心板为基础的硬件平台上，采用核心板+扩展板的架构，实现数据采集、协议转换、本地存储、远程传输等功能。
HY1005面向行业现场应用加以设计，具备4路继电器输出DO、2路开关量输入DI、 1路RS232接口、3路RS485接口、1个10M/100M以太网口。系统可以实时采集各种环境参数如：温度、压力、电压、电流、烟雾等，采集数据经分析处理后上传至监控ZX，当网络故障时，系统的本地存储功能可以防止数据丢失。

硬件资源	部件功能	功能描述
核 心 板	CPU	AT91RM9200，ARM920T的内核，180MHz的主频，工业级；
	SDRAM	2片16M×16bit SDRAM，共32M；
	Flash存储	8MB Nor Flash存储； 64MB NAND Flash存储（可替换为128M）；
	扩展接口	100*2针扩展插座接口，几乎扩展了CPU全部功能引脚；
扩 展 板	核心板接口	100*2针扩展插针接口，是核心板的对接插针
	RJ45接口	1个10/100Mbps以太网控制器，板载PHY芯片；
	RTC	RTC实时时钟，后备锂电池，带掉电保存功能；
	看门狗	看门狗时间可通过软件设置，确保系统可靠运行；
	复位电路	支持系统上电复位；
	备电电路	支持电源自动切换；
	UART接口	1路Debug接口，3路独立RS485，1路RS232接口；
	DO输出	通道数：4路继电器输出通道； 触点容量220VAC
	DI输入	通道数：2通道开关量输入通道； 输入量程：0～24V；
	电源输入	12-24V电源输入。

软件资源	部件功能	功能描述
UBOOT	传输协议	支持与PC机的串行传输、以太网络传输
	软件升级	支持在线更新Flash
	其他功能	各种启动参数设置，用户操作命令接口等
Linux内核	Linux Kernel 2.6	嵌入式操作系统内核
	文件系统	Data Flash、NAND Flash支持YAFS/JFFS2文件系统
	协议支持	支持完整的TCP/IP协议栈
基于Linux的　设备驱动程序	以太网驱动	支持以太网通信
	UART驱动	支持串口通信功能
	RTC驱动	实现系统RTC的设置与读取
	看门狗驱动	支持系统看门狗功能设置
	DO驱动	支持系统的DO数据输出
	DI驱动	支持系统的DI数据输入
	其他部件的驱动程序
基于Linux的 　应用程序	以太网测试例程	实现系统与远端主机的以太网通信
	UART测试例程	实现系统与串行设备的通信
	RTC测试例程	实现系统对RTC的设置与读取
	看门狗测试例程	实现系统看门狗定时重启
	DO测试例程	实现系统DO数据输出
	DI测试例程	实现系统DI数据输入
源码、工具和其它	Uboot源码	Uboot1.3.4源码、编译工具、二进制代码
	内核源码	Linux2.6内核源码（含驱动测试源码）
	编译器版本	arm-linux-gcc-3.4.1交叉编译工具
	启动方式支持	支持从Nand Flash中启动引导Linux系统
	协议支持	TCP/IP，UDP，Telnet，FTP，HTTP，DHCP，SMTP，SNMP，ICMP，IGMP，NTP，ARP，PPP，PPPoE，CHAP/PAP，SSL，NFS，…
