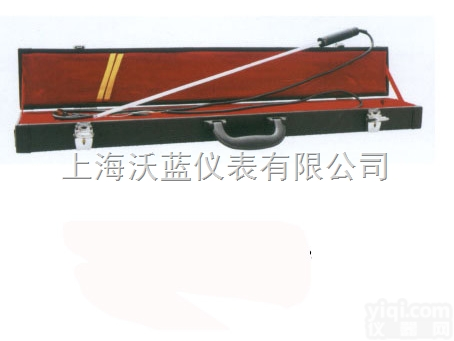

WRPB-2 二等标准热电偶（带计量器具证）

产品名称:二等标准热电偶（带计量器具证）
产品型号:WRPB-2

商品简介：

二等标准铂铑10-铂热电偶主要技术指标

长度：L=Φ0.5×1000mm

 使用温区：300-1300℃    分度号：S型（铂铑

10-铂）


标准热电偶电势值要求：　　

    标准热电偶（WRPB―2）测量端在铜点

（1084.62℃）

或锑点（630.63℃）及锌点（419.527℃），

参考端温度为0℃时，其热电势应满足以下要求：

     E（tCu）=10.575±0.015mv

     E（tAl）=5.860+0.37[E（tCu）-10.575]±

0.005mV

     E（tAsb）=5.553+0.37[E（tCu）-10.575] ±

0.005mV

     E（tZn）=3.447+0.18[E（tCu）-10.575] ±

0.005 mV　　

     其稳定性，由两次热电势差值决定，不超过

5uV；

其铜点热电势的年变化量不超过10uV。


标准热电偶结构

     正极为铂铑丝，负极为铂丝，套有长550毫米

的双孔绝缘瓷管；

参考端正极套红色或粉色塑料管，负极

套白色或蓝色塑料管；整支产品置于玻璃外套管中

保存。


标准热电偶使用注意事项

   1、使用和保存时，热电偶上的瓷管和塑料管不

得任意取下，

应力求保持标平直，不能使热电偶严重弯

曲；应加石英外护管；在运输、保存中，

应避免标准热电偶WRPB-2遭受剧烈的机械震动。　

　
   2、应按《标准铂铑10—铂热电偶检定规程》

（JJG75-95）规定，定期进行监督性检查和周期检

定。

   3、产品所附的检定证书请妥为保存，

下次检定时须带上原检定证书。


标准热电偶使用方法

   1、使用前先检查标准偶编号与检定证书上的产品编号是否*。　　
   2、使用时将标准偶从玻璃外护管中取出放入石英外护管中即可测量。使用完毕，重新置入玻璃外护管中保存。
   3、使用二等标准热电偶WRPB-2检定工业热电偶时，标准偶和被测热电偶的参考端应处于在0℃。具体的方法及步骤按质量技术监督局批准颁发的《标准铂铑10—铂热电偶检定规程》（JJG75-95）进行。　
   4、使用标准偶进行精密温度测量时，

温度t由下列公式确定：（在此公式省略）

       计量温度时，应先根据热电偶大致使用温度段，编制相应的E（t）—t对照表，然后根据热电偶测得的热电势值按上述编制的对照表即可求得温度t。对照表的温度间隔由用户自定。如果精度要求低，可编制整 间隔的对照表。
