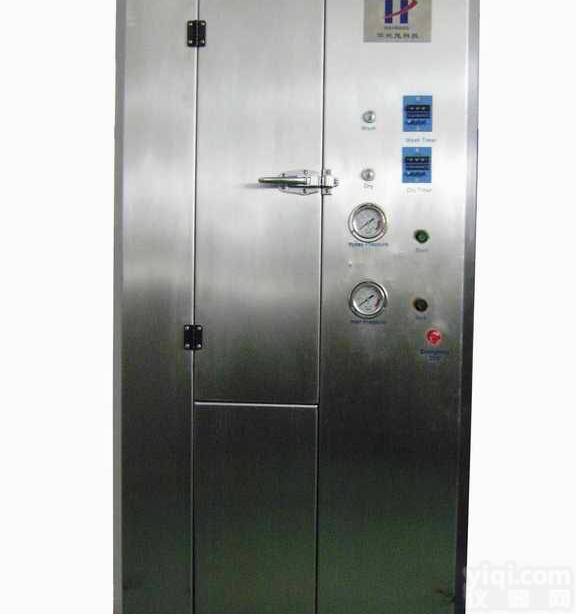

钢网清洗机MC-320 钢网清洗机MC-320

技术参数

适用钢网尺寸

 32寸 特殊尺寸可以定制

清洗液容量

 35L-50L(Z小)

清洗方式

 旋转式清洗液喷射及高压空气喷射方式(清洗→干燥)

清洗时间

 3-6分钟 (锡膏)   5 -8分钟 (红胶)

干燥时间

2-4分钟

外部气源

 0.6Mpa ～ 0.8Mpa

耗气量

 Z大600/Min

排气口尺寸

 ￠100*50mm(H)

锡渣过滤方式

液箱过滤网:10um(过滤杂质及锡膏)过滤方式

机器尺寸

800mm(L)*950mm(W)*1700mm(H)

机器净重

 280Kg

特点：

 ·钢板/pcb全自动清洗加烘干仅需5-8分钟左右。

 ·全自动控制机构，完全不需用电，故无电气接点（火花）引起失火的危险。

 ·具二段式自动过滤回收功能，可确实滤净锡渣及flux，使清洗剂持续保持新鲜的洗净力。

 ·可清洗之Z小孔径：bga 0.1mm qfp0.3mm pitch。

 ·双层防爆钢门，操作中完全无气味。



产品说明：

*完全采用压缩空气为能源,不用电,不存在任何火灾隐患

*人性化设计,一键式操作,轻松完成清洗,干燥工作

*高密度等压双侧旋转清洗喷头,高清洁度,钢网张力稳定

*自动加,排液系统,方便生产柔性管理

*三级过滤系统合小排风口设计,清洗液循环使用,损耗低

*系统化整合优质控制器件,经久耐用

*可更换的模块化控制器,维护方便

  过滤还原系统

 一道过滤槽 钢网纸

 第二道过滤槽 活性炭

 第三道过滤槽 还原树脂

 第四道过滤钢瓶 三道过滤棉

气源接入口

只需接入0.6Mpa-0.8Mpa的气源,MC-320钢网清洗机就可凭借高压气体提供的动力实现控制,完成清洗工作,并使清洗过程安全无隐患.

轻按启动按钮键开始清洗

简单的一键式控制,操作者只需轻按启动按钮而不必研究复杂的内部控制原理. 气动开关、指示灯 日本(SMC)

双侧旋转清洗喷头

印刷钢网未清洗/清洗不彻底

印刷不良

钢板（模板）空隙　(清洗后)

印刷效果良好

固定钢网坐，在清洗工作槽，可以把固定钢网坐取出，可根据不同尺寸的钢网调节大小，来固定钢网清洗。

隔膜泵

将加、排液管插入液体容积里，打开相应的开关阀门，就可轻松实现给清洗液箱加、排液

 三级过滤系统

推荐清洗液及消耗量

具体的清洗液使用依据客户认可的品Pai,我们建议在清洗前对清洗液做浸泡试验以检测其是否会对管道造成腐蚀.

              钢网清洗剂(异丙醇)
