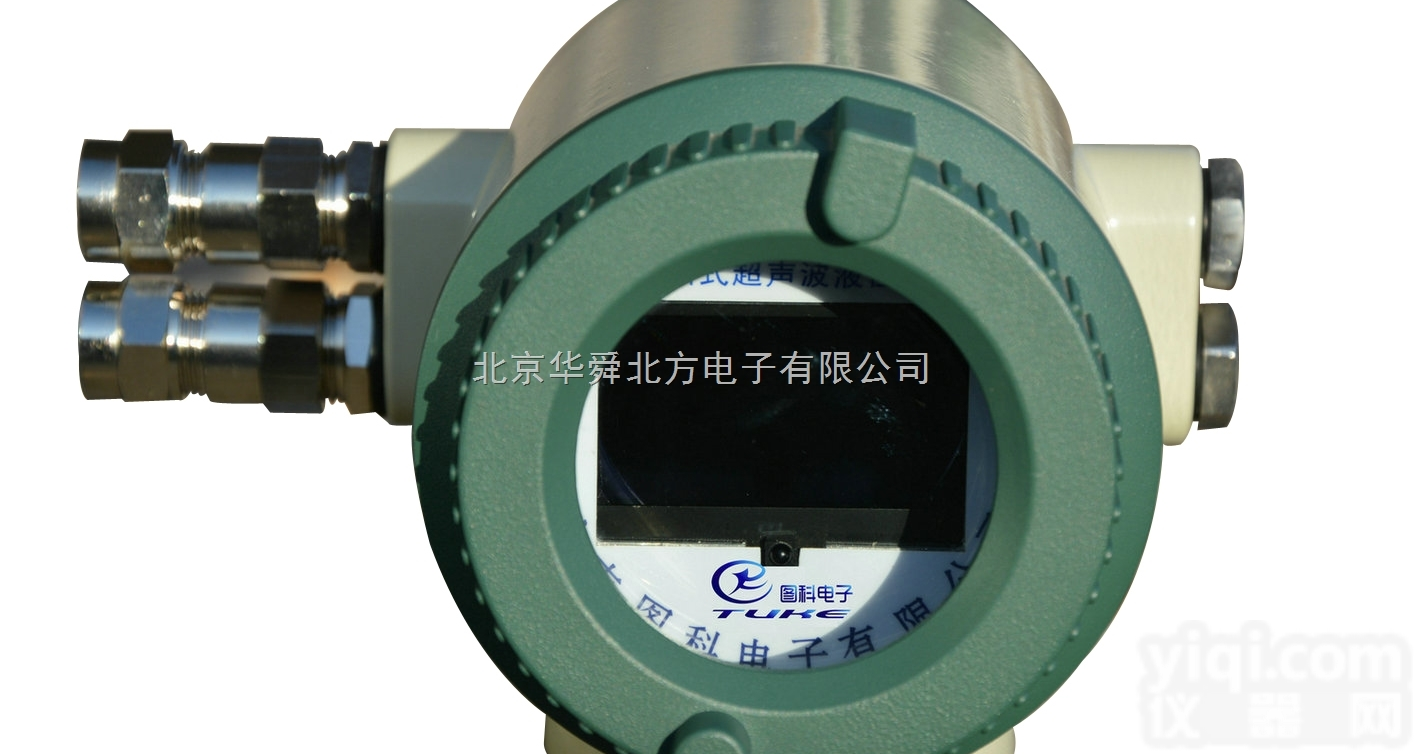

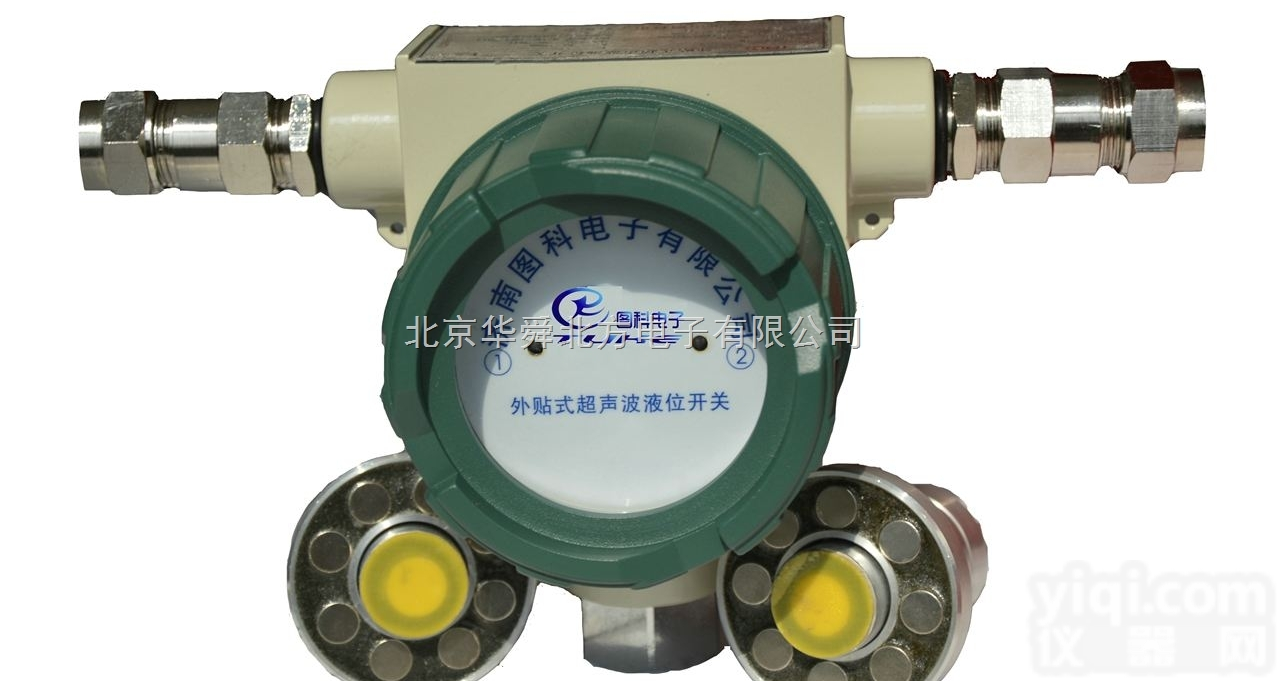

KLS-WB 液氨外贴式超声液位计

工作原理

外贴式超声液位计采用了超声的回波测距原理，结合数字信号处理技术，克服了储罐壁的影响，高精

度的非接触测量罐内的液位。仪表以我公司独立开发的专用超声波处理技术为系统内核，实现了超高速的数字信号处理功能。处理后的液位高度数值准确，无需CPU 再作分析、比较、判断。此外仪表可输出4～20mA 标准信号或通过RS-485 接口将测量结果输出至上位计算机（或二次表）。

产品特点

● 精度高、反应灵敏

● 适用面很广：可用于有剧毒的、强腐蚀性的、高压力的、各种复杂工况、以及爆炸性气体环境下的各种液体介质液位测量

● 仪表不需要定期标定

● 仪表工作可靠、性能稳定

● 仪表不需要使用方维修、免维护

● 使用寿命长

● 智能型、电子仪表

● 抗干扰能力强

应用条件

介质纯净度

●罐内液体沉淀后会出现明显分层的情况。

介质粘度

● 动力粘度<10mPa•S。10mPa•S<动力粘度<30mPa•S 时可能会使仪表量程减小。动力粘度>30mPa•S 时不能测量。

注：随温度升高粘度降低，大部分高粘度的液体受温度影响更为明显，所以在测量有粘度液体时就应注意液体温度影响。

被测容器

● 材质：安装测量探头处的容器壁要求用能够良好传递信号的硬质材料制成，或者只能采用投入式的安装方式。举例：碳钢、不锈钢、各种硬金属、玻璃钢、环氧树脂、硬质塑料、陶瓷、玻璃、硬橡胶等材料或其复合材料。安装测量探头处的容器壁若为多层材料，则层间应紧密接触，无气泡或气体夹层，该容器壁的内外表面应平整。举例：硫化硬橡胶衬层，环氧树脂衬层，不锈钢衬层，钛衬层。

● 壁厚：1～70mm

● 罐型：球罐、卧罐、槽罐、立式罐等。

探头安装要求

● 对于铁质容器，可以给探头工作端面涂上硅脂并用磁性吸盘将其直接贴在容器底部即可；若容器外壳是玻璃等其它材料，可以用胶将探头粘贴固定或用支架固定于容器底部。探头指向须与所测距离在同一直线上；对于带地基的大型立罐无处可供外贴的环境，可采用投入式的安装方式，即将探头直接投入到罐底，为避免探头被罐内流体冲走，可在罐内安装径井用于固定探头，或是用钢丝绳将探头固定在罐底。

● 探头正上方无盘管等遮挡物；

● 远离罐底进液口，以避免进液剧烈流动对测量的影响；

● 远离罐顶进液口下方位置，以避免进液冲击使液面剧烈波动影响测量；

● 高于出液口或排污口，以避免罐底长期沉积污物对测量产生不利影响。如不满足条件，则应有措施保证定期清除罐底污物；

● 液位测量头用磁性或焊/粘接固定方式安装时，容器壁上的安装表面尺寸应不小于Ф100mm的圆面，表面粗糙度应达到1.6，倾斜度应小于3°（旁通管除外）。

订货选型

安装方式

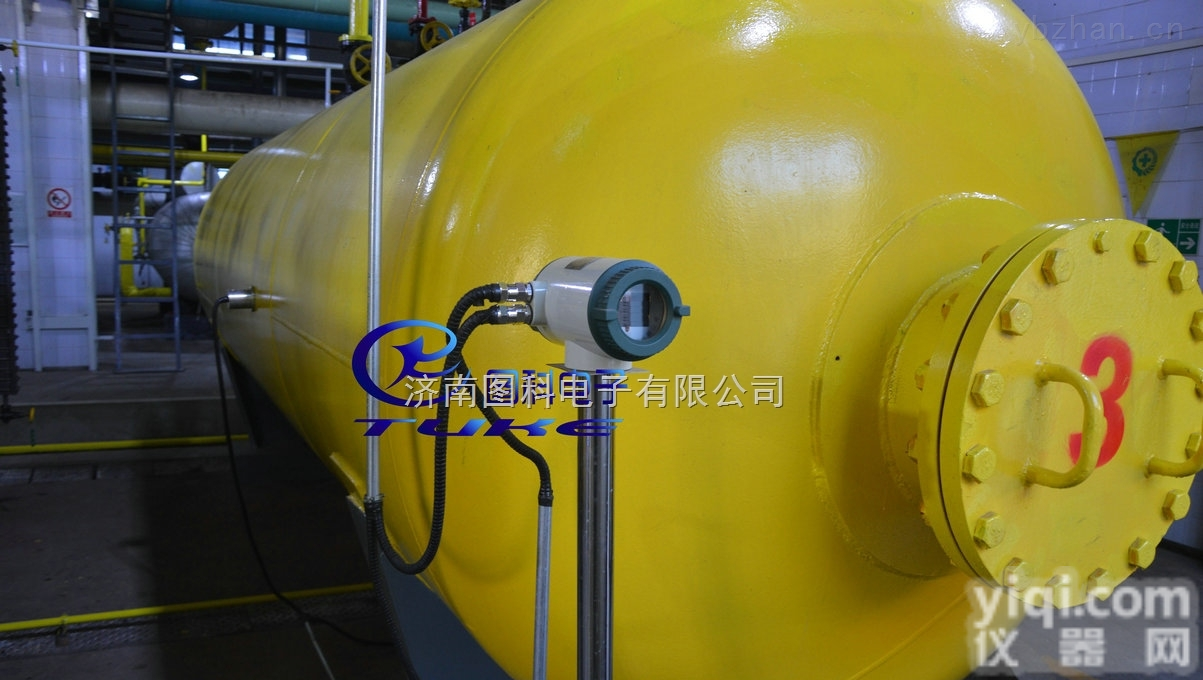

●安装示意图
