美国安捷伦DSO1022A性能经济型示波器┃安捷伦1000系列便携式示波器DSO1022A示波器的详细介绍

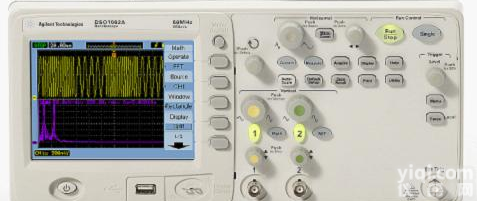

美国安捷伦DSO1022A性能经济型示波器┃安捷伦1000系列便携式示波器DSO1022A示波器

精心设计，为您提供比预期更好的示波器。

物超所值的示波器

新型 Agilent 1000 系列示波器具有大型示波器的性能和特性, 而且便于
携带、价格实惠。我们通过为您提供更佳的信号观察能力、更多功能和更GX
率，为经济型示波器树立新标杆。

1000 系列重量不到 3.2 kg,体积小, 便于随身携带。

1000 系列的所有型号都具有 2 GSa/s 的Z高采样率和 20 kpts 的Z大存储器深度。

无论您是在研发领域中设计产品，在教育行业中从事下一代教学，还是在制造业或服务业中进行测试，新型1000
系列示波器都可帮您充满信心地完成工作。


研发

1000 系列示波器具有一些通常只有在
更示波器上才有的特性, 因此是研发应用
中不错的选择。

教育

经济的价格使 1000 系列成为教学实验
室进行测试测量基本教育的理想工具。

制造

标配的模板测试是制造和服务测试选
择 1000 系列解决方案的重要原因之一。

观察更深入的信号细节、更长时间内的信号变化:
● 20 kpts 的存储深度是其他同档示波器的 8 倍，这意味着您可以观察更
长时间，更深入地了解信号细节
● 5.7 英寸彩色 QVGA TFT LCD 显示屏为您提供更明亮、更清晰的波形
显示
● 更宽的可视角度使您即使不正对屏幕也可以进行观察
● 真实缩放模式意味着您可以同时观测整体信号和其中的信号细节
● 选择关闭菜单显示可另外增加接近 25% 的显示面积

捕获更长时间的信号, 并保持高分辨率
1000系列的所有型号都可标配每通道Z高达20 kpts的采样内存，使用非
常方便。示波器即使采用较慢的时基设置，也能保持高分辨率采样，让您能够
观察信号细节。

观察信号更清晰
每种型号的 1000 系列示波器都配有明亮、清晰的彩色 LCD 显示屏
（300 cd/m2）。您几乎可以从任何角度快速观察信号。与需要一直打开菜单的传
统示波器不同，1000系列示波器的整个5.7英寸显示屏都可以根据需要用于波
形显示。

真实缩放模式可查看信号细节和整体信号
双显示和真实缩放使您可以在观察整个信号的同时通过放大局部以展示波
形的细节。

感觉就像是在使用更的示波器:
● 23 种自动测量使您可以快速得到测试结果
● 同档产品中*的序列模式可以记录、回放和存储波形，帮助您轻
松对设计进行调试
● 可选择的带通滤波可去除无用的信号
● 高级触发功能使捕捉和查看罕见信号变得非常容易

23 种自动测量
所有型号的 1000 系列示波器都配有 23 种自动电压、时间和频率测量项
目。按下Measure键就可调出三种您Z常用的测量，或在屏幕上同时显示出一
个通道的所有测量结果。

序列模式让您轻松进行调试
序列模式可记录Z多 1000 次触发产生的波形，然后进行回放，轻松找出
毛刺和其他异常，以便进行进一步分析。示波器可将波形存储到内部存储器或
外部存储器 （USB 闪存） 中。

对波形进行数字滤波
选择合适的实时数字滤波器对输入信号进行滤波，屏幕上显示的信号不再
含有您不需要的频率分量。可供选择的数字滤波器包括低通滤波器、高通滤波
器、带通滤波器和带阻滤波器。可选择的频率范围为 250 Hz 至示波器的完整
带宽。

高级触发
1000 系列示波器可选择边沿、脉宽、复合视频、码型和交替通道等触发
模式。这些模式可确保您能够捕捉和查看难于发现的信号。

远程编程
为了通过内置 USB 接口来远程控制仪器，您可以根据您的实际测试需求
使用 Agilent I/O 程序库或美国 NI 公司用于 1000 系列示波器的仪器驱动程序。
这些驱动程序充分利用了业内公认的标准，并可与很多应用程序开发环境兼
容，例如 Agilent VEE Pro、美国 NI 公司的 LabView 和 LabWindows/CVI。

更多技术资料请用PDF点击查看

美国安捷伦DSO1022A性能经济型示波器┃安捷伦1000系列便携式示波器DSO1022A示波器

主要技术指标 ：

DSO1022A示波器，200 MHz，2 个通道

大型示波器的性能

· 200 MHz 带宽

· 2 个模拟通道

· 2 GSa/s 采样率（半通道），1 GSa/s 每通道

· 20 kpts 存储器（半通道），10 kpts 每通道

更多的信号显示

· 5.7 英寸宽视角彩色 LCD 显示屏

· ‘真实缩放（True zoom）’模式可同时查看大图和细节

更多功能

· 23 种自动测量，例如频率和 V 峰-峰

· 序列模式可记录和回放捕获到的波形

· 可选择的带通滤波

· 先进的触发可捕获偶发信号

更GX率

· 合格/不合格模板测试自动检测异常波形

· 波形数学函数和 FFT 函数提供即时信息

· 前面板标注覆盖图、图形用户界面和手册提供了 11 种语言版本
