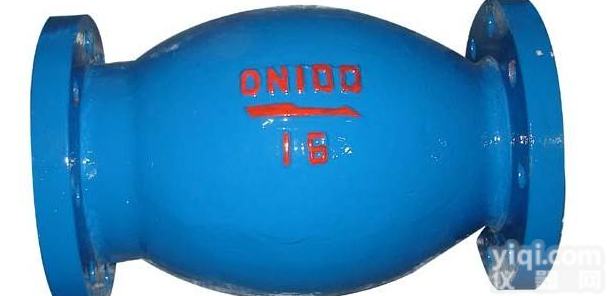

HQ44X 止回阀

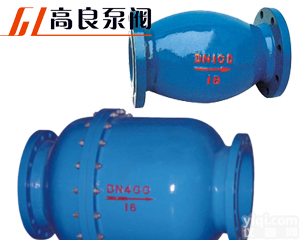

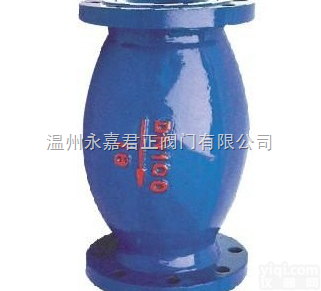

球形止回阀---HQ45X微阻球形止回阀、HQ44X微阻球形止回阀
微阻球形止回阀产品概述
      微阻球形止回阀,采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。
微阻球形止回阀主要技术参数
公称压力：1.0～1.6MPa
公称通经：50～1000mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
微阻球型止回阀工作原理
 球形止回阀的阀瓣是包覆橡胶或工程塑料的球体，因此其密封性能可靠。球型止回阀根据其公称通径的大小，有单球和多球之分。其密封原理是：当开泵时，介质正向流动产生的介质压力推动球体运动，沿导柱离开阀座密封面，止回阀便开启，介质通过；当停泵时，介质反向流动的压力推动球体沿导柱滚到阀座密封面，关闭止回阀，靠工作介质的压力，使球体阀瓣和阀座密封面间产生一定的密封比压，保证止回阀的密封，达到阻止介质逆流的目的。由于球形止回阀的球体阀瓣和阀座密封面接触的面较窄，接近于线密封，因此只要球体的圆度高，易于达到密封。因为密封面窄，在相同的介质工作压力下，线密封比面密封的密封比压大，因此密封可靠。但球型止回阀的密封件球体包覆橡胶或工程塑料，因此工作温度受到材料的限制，一般介质工作温度在150℃以下。
