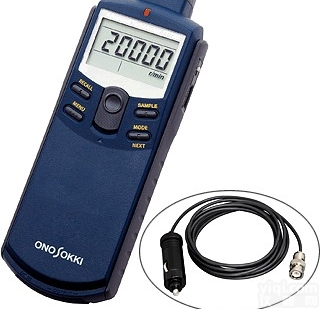

FT-7200 高性能FFT式手持转速表FT-7200|日本小野FT-7200
- 品牌：日本小野
- 型号：FT-7200
- 产地：日本
- 供应商：上海冠策电子有限公司
- 供应商报价：面议
- 标签：高性能FFT式手持转速表FT-7200|日本小野FT-7200,-1,上海冠策电子有限公司
产品库
高性能FFT式手持转速表FT-7200|日本小野FT-7200
高性能FFT式手持转速表FT-7200|日本小野FT-7200详细介绍
特点：
采用FFT运算方式的小型手持式转速表可以从5种测量模式中选择Z合适的算法配有对应转速的上升/下降等过程中转速急剧变化时或急加减速时等转速测量的追踪运算算法即使旋转轴装在设备内部，也可由声音及振动信号来检测转速，并运算显示可以对小型（微型）电机的很细微的旋转轴或风扇的叶片之转速，非接触地进行测量提供多种系列的传感器，可用于各种各样的转速测量带有模拟信号输出功能，平均化处理功能具有背光的液晶显示器（LCD）、用大型数字显示。
规格参数：
测量部分 测量对象 DC电机，压缩机，发动机，一般旋转物体 测量计算方式 FFT分析方式 测量所需时间 250 ms 以内 输入信号频率范围 2000 Hz 频率范围 30 ～ 2000 Hz（18,000 ～ 99,999 r/min） 500 Hz 频率范围 7.5 ～ 500 Hz（450 ～ 30,000 r/min） 250 Hz 频率范围 3.75 ～ 250 Hz（225 ～ 15,000 r/min） 注意：以上是1P/R的条件下频率范围与转速的关系。 测量单位 r/min（转速） 测量精度 ±2×转速分辨率（r/min）±1计数位 ※转速的测量精度与频率范围相关 Z小转速分辨率 频率范围（Hz）÷ 6400 × 60 ÷设定脉冲数（P/R） ※测量转速值在加速或减速时分辨率会有所下降。 滤波器功能 根据设定的频率范围，进行采样滤波。Z大转速限定于设定的频率范围内。 平均处理 移动平均方式 传感器灵敏度调整 传感器的灵敏度可使用本机右侧的旋钮进行调节 检测部分 匹配传感器 发动机转速 OM-1200、IP-292、IP-296、IP-3000A、IP-3100、FT-0810 振动 VP-202、VP-1220、NP-2000系列、NP-3000系列 噪声 MI-1432（传声器）+ MI-3111（前置放大器） 其他 漏磁传感器，LED反光传感器 ※某些发动机以及其他测量对象，由于类型结构的原因有可能不能正常地测量。 输入电压量程 5 V：Max ± 5 V 输入信号耦合 AC耦合 传感器驱动电源 固定电流电源（2.4 ± 0.5 mA） 表示部分 表示位数 5位 数字高度 10.2 mm 显示器 LCD、7段、带背光 显示更新时间 1 ± 0.2 秒 显示分辨率 1 r/min 测量模式 CNS（Constant） Mode A、B 适用于测量对象的转速变化状态比较稳定的转速测量。 ACT（Active） Mode C、D、E 适用于测量对象的转速加速减速变化状态下的转速测量（转速急速变化时有可能不能测量）。 测量结果模拟输出 【REVO】转速信号模拟输出 输出内容 转速表示值 电压范围 0 ～ 1 V／0 ～ F.S.（F.S.可任意设定） 转换方式 10 bit D/A 数模转换方式 线性度 ±1％ of F.S. 输出更新时间 250 ms 以内 温度稳定度 ±0.05％ of F.S.／℃（Zero ＆ Span） 设定精度 ±0.5 ％ of F.S.（出时的调试精度、Zero ＆ Span） 负载阻抗 100 kΩ 以上 输出插口 超小型插口（φ2.5） 【SIG】监控信号模拟输出 输出内容 经过波形整形的传感器信号 负载阻抗 100 kΩ 以上 输出插口 超小型插口（φ2.5/与REVO输出共用） 脉冲信号输出 输出内容 由FFT分析计算出的转速相关频率脉冲。 输出电压 Lo:1 V 以下，Hi：4.5 V 以上（无负载时） 输出更新时间 A,B测量模式（Constant）：500 ms 以内 负载阻抗 100 kΩ 以上 输出插口 超小型插口（φ2.5/与REVO输出共用） 一般规格 电源 7号电池4个，或专用适配器（选购件） 连续使用时间 约6小时（显示器背光关闭） （*1） NP系列传感器使用时，需要提供传感器驱动电流，比较费电，建议使用外接电源。 电池剩余电量低下表示 约4.2 V时指示灯亮 使用温度范围 0～＋40 ℃ 保存温度范围 －10℃～＋50 ℃ 使用湿度范围 35 ～ 85 % RH（不结露） 保存湿度范围 35 ～ 85 % RH（不结露） 外形尺寸 189.5（L）× 66（W）× 47.5（D）mm 重量 约280 g 附属品 7号碱性电池4个，携带盒，使用说明书
6400 － 200 line × 32
平均次数：OFF、2、4、8、16
0.5 V：Max ± 0.5 V
0.05 V：Max ± 0.05 V
C,D,E测量模式（Constant）：250 ms 以内
约5小时（显示器背光开通）
（碱性电池，气温20 ℃，使用NP系列以外的传感器时（*1））
