CN311A 一体化电磁流量计，CN311B 分体型电磁流量计

　　电磁流量计用于测量酸、碱、盐等强腐蚀性液体及泥浆、纸浆、化工原料、海水等均匀的液固两相流体的体积流量；适用于化工、钢铁、煤炭、给排水、造纸、食品、医药、纺织印染等工业领域。
　　
　　CN311A一体化电磁流量计，CN311B分体型电磁流量计工作原理
　　
　　超高压设计专门用于石油勘探，地质等高压条件下的测量。
　　

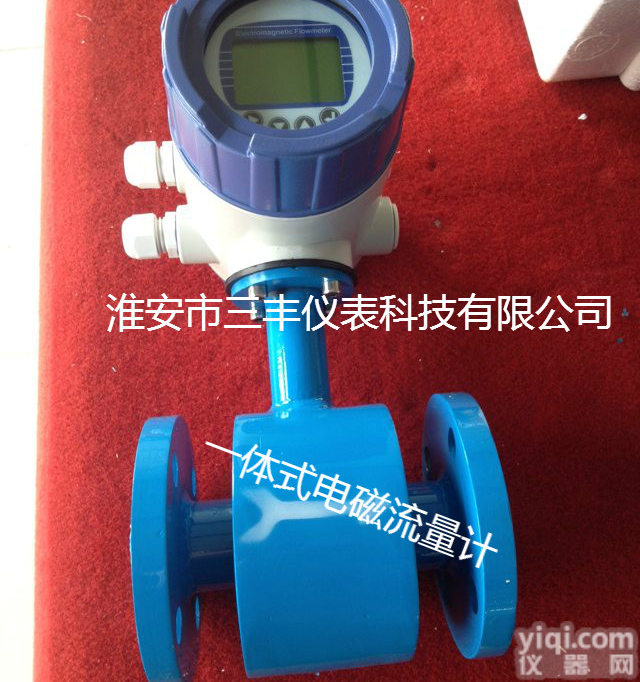

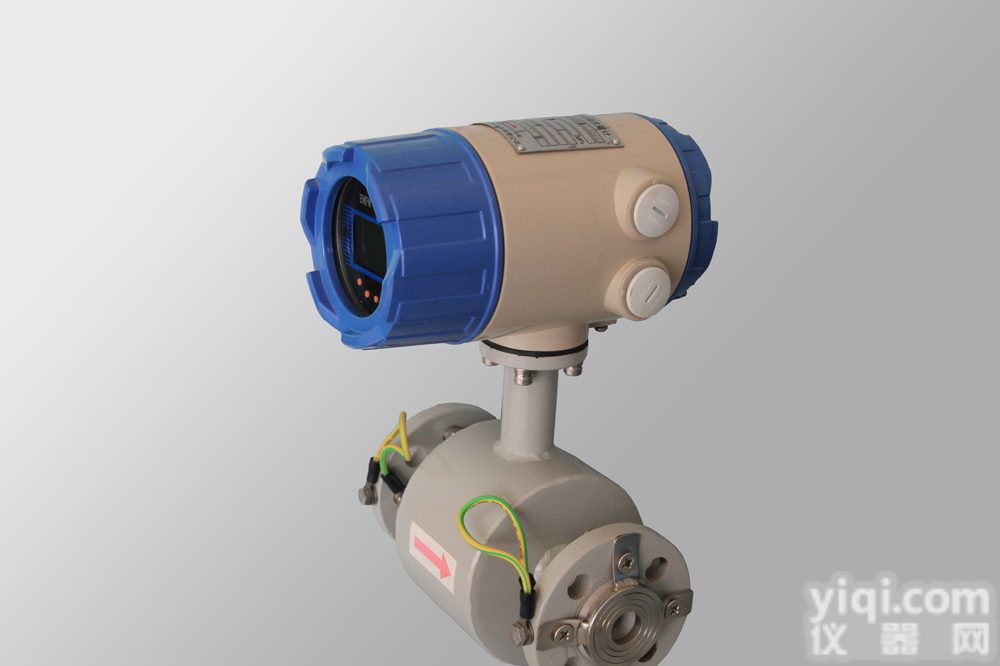

　　CN311A型为一体式结构；
　　
　　CN311B型为分体式安装；
　　
　　·测量管内壁光滑、无阻流件，无压损
　　
　　·仅要求被测流体电导率大于5μs/cm，除了有机溶液
　　
　　和蒸馏水，其余液体及液固两相流体均能满足测量条件
　　
　　·测量结果与液体的压力、温度、密度、粘度、电导率等
　　
　　物理参数基本无关，不受环境影响，所以测量精度高、
　　
　　CN311A一体化电磁流量计，CN311B分体型电磁流量计工作稳定可靠
　　
　　·优良的耐腐蚀、耐磨损性能
　　
　　·量程比大，尤其适用于在流量变化幅度较大的场合
　　
　　·带金属衬网的FEP内衬可用于负压管道
　　
　　·具有正/反双向流量测量功能
　　
　　CN311A一体化电磁流量计，CN311B分体型电磁流量计技术参数
　　
　　安装尺寸CN311A一体型
　　
　　CN311B分体型—转换器
　　
　　电气连接
　　
　　选型说明口径的选择
　　
　　电磁流量计的测量精度与被测流量、流速大小有关，在低流速情况下，电磁流量计
　　
　　的示值误差较大，因此在选择流量计口径时，选择口径比工艺管道较小的流量计以提高
　　
　　电磁流量计测量管内的介质流速，将有助于提高流量测量精度。
　　
　　瞬时体积流量是流速和传感器口径的函数，流量计口径、流速与流量关系曲线图表
　　
　　明某一口径电磁流量计可以测量的测量范围，同时给出适合测量某给定流量的几种传感
　　
　　器口径规格。
　　
　　1、传感器通常选用与工艺管道相同的口径，这样安
　　
　　装方便，但前提是管内流速应在0.1m/s～12m/s之间。
　　
　　2、当流速偏低，工艺流量又稳定或者从价格考虑，可
　　
　　以选择传感器口径小于工艺管道口径。
　　
　　3、加装异径管道会产生压力损失，应选择异径管的中
　　
　　心锥角α不大于150,越小越好。
　　
　　电极材料的选择
　　
　　根据介质的腐蚀性选用合适的电极材料,对混酸等成份复杂的介质应做挂片试验。
　　
　　衬里材料的选择
　　
　　应根据被测介质的腐蚀性、磨损性及温度来选择。
　　
　　接地环的选择
　　
　　若选用聚四氟乙烯衬里，则宜选用接
　　
　　地环作保护环（DN250以下的流量计，仪表本身带有）。
　　
　　若连接仪表的管道（相对于被测介质）是绝缘的，则
　　
　　一定要选用接地环。
　　
　　选用接地环材质应与被测介质的
　　
　　腐蚀性相适应。
　　
　　CN311A一体化电磁流量计，CN311B分体型电磁流量计安装建议
　　
　　·测量管在任何时刻必须完全注满介质
　　
　　·工艺管段长度：
　　
　　入口直线管段Z少5×DN长
　　
　　出口直线管段Z少3×DN长
　　
　　·不能装在管道走向Z高点及流体向下走向段
　　
　　·可以水平安装或垂直向上
　　
　　·不在传感器上游安装控制阀和切断阀
　　
　　·不能在泵抽吸侧安装传感器
