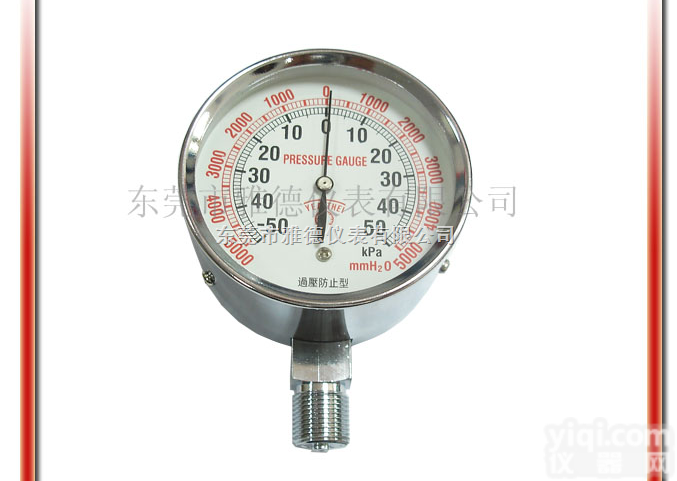

WYE60-LB05 供应 WYE60-LB05 60MM轴向正负压微压表，膜盒压力表，水柱...

表盘直径 60MM



表壳材质 铁质镀铬、黑色电泳或不锈钢材质



膜盒材质 铜合金



连接螺纹铜制M14、1/8、1/4、PT、NPT等或非标定做



压力范围 0~100KPA



单位标示 Pa、kpa、mbar、mmh20、mmaq、psi



精度等级 2.5%、4%



使用环境条件 温度-25～55℃，相对湿度小于80%



温度影响 使用温度偏差偏离20±5℃，其温度误差不大于0.4%/10℃



结构原理 微压表由测量系统包括接头、波纹膜盒等、传动机构（包括拨杆机构、齿轮传动基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的转动并放 大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来，（在结构上带有有调零装置，可以方便将指针调整到零位）。



适用范围微压表是测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，也用于测量管道终端气压力显示，广泛应用于瓦斯燃烧设备及工业加热系统，如调压箱、调压站、燃烧器、风机、呼吸机、包装设备等工业设备领域。
