耐高温热电偶补偿导线，耐高温热电偶补偿导线 价格

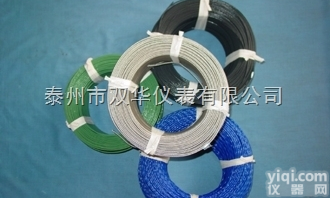

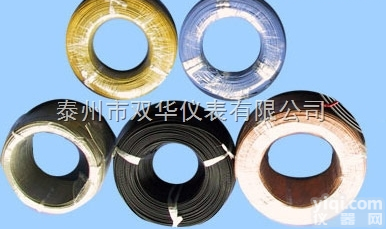

热电偶用（耐高温）补偿导线、补偿电缆，是在一定温度范围内（包括高温、常温）具有与匹配的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。本产品适用于分度号为S、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测量精度。

2：使用条件：

（1）  工作温度：耐热用：Z高200℃和260℃两种；

       一般用：Z高70℃和105℃两种。

（2） Z低环境温度：氟塑料绝缘和护套电缆：固定敷设-60℃，非固定敷设-20℃；

               聚氯乙烯绝缘和护套电缆：固定敷设-40℃，非固定敷设-15℃。

（3） Z小弯曲半径：聚氯乙烯绝缘和护套电缆非铠装电缆不小于电缆外径的6倍，氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍。

3、产品品种、规格、结构型式

（1） 产品品种及型号：见表1



（2） 产品规格：见表2

注：① 补偿导线规格为：2*导体标称截面，补偿电缆规格为：芯数*2*导体标称截面，推荐的线对

为：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。

② 根据用户的要求可提供阻燃型、耐火型、低烟低卤型、低烟无卤型补偿电缆以及耐热硅橡胶绝缘和护套补偿电缆。订货时需注明即可。

4、技术要求

   （1） 补偿导线及补偿电缆合金导体和绝缘层颜色：见表3

产品型号	补偿导线及电缆线芯		绝缘层着色		配用热电偶 分度号
	正极	负极	正极	负极
SC	铜	铜镍0.6	红	绿	S（铂铑10-铂） R（铂铑13-铂）
KCA	铁	铜镍22	红	蓝	K（镍铬-镍硅）
KCB	铜	铜镍40	红	蓝
KX	镍铬10	镍硅	红	黑
EX	镍铬10	铜镍45	红	棕	E（镍铬-铜镍）
JX	铁	铜镍45	红	紫	J（铁-铜镍）
TX	铜	铜镍45	红	白	T（铜-铜镍
NC	铁	铜镍18	红	灰	N（镍铬硅-镍硅）
NX	镍铬硅	镍硅	红	灰

使用分类	标志代号	允差等级及标志		护套着色
		普通级	精密级	普通级	精密级	本安型
一般用	G	省	S	黑色	灰色	蓝色
耐热用	H			黑色	灰色	蓝色

型号	使用 分类	温度范围℃	热电动势允差μV		测量端 温度℃	往复电阻20℃长度为1m不大于Ω
			普通级	精密级		0.5mm2	1.0mm2	1.5mm2	2.5mm2
SC	G	0～100	±60（±5.0℃）	±30（±5.0℃）	1000	0.10	0.05	0.03	0.02
	H	0～200
KCA	G	0～100	±100（±2.5℃）	±60（±1.5℃）	1000	1.40	0.70	0.47	0.28
	H	0～200			900
KCB	G	0～100			900	1.04	0.70	0.47	0.28
KX	G	-20～100			900	2.20	1.10	0.73	0.44
	H	-25～200			900
EX	G	-20～100	±200（±2.5℃）	±120（±1.5℃）	500	2.50	1.25	0.83	0.50
	H	-25～200			500
JX	G	-20～100	±140（±2.5℃）	±85（±1.5℃）	500	1.30	0.65	0.43	0.26
	H	-25～200			500
TX	G	-20～100	±60（±1.0℃）	±30（±0.5℃）	300	1.04	0.52	0.35	0.21
	H	-25～200	±90（±1.5℃）	±48（±0.8℃）	300
NC	G	0～100	±100（±2.5℃）	±60（±1.5℃）	900	1.50	0.75	0.50	0.30
	H	0～200			900
NX	G	-20～100			900	2.86	1.43	0.95	0.57
	H	-25～200			900

项 目	单 位	性能指标
		PVC绝缘	F46绝缘或F绝缘
绝缘电阻（20℃）≥	MΩ·km	25	500
电压试验	V/1min	1000

阻燃性能	由供需双方根据补偿电缆的使用条件按GB/T18380-2001标准商定

5、型号、名称：见表7 补偿导线

型 号	名 称
KX-VV	聚氯乙烯绝缘和护套K分度热电偶用补偿导线
KX-VPV	聚氯乙烯绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线
KX-FF	氟塑料绝缘和护套K分度热电偶用补偿导线
KX-FPF	氟塑料绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线
KX-FV-105	氟塑料绝缘耐热105℃聚氯乙烯护套K分度热电偶用补偿导线
KX-FPV-105	氟塑料绝缘铜丝编织屏蔽耐热105℃聚氯乙烯护套K分度热电偶用屏蔽补偿导线
KX-HF4B	聚四氟绝缘玻璃丝编织护套K分度热电偶用补偿导线
KX-HF4PB	聚四氟绝缘铜丝编织屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿导线

型 号	名  称
KX-VV	聚氯乙烯绝缘对绞聚氯乙烯护套K分度热电偶用补偿电缆
KX-VPV	聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
KX-VPVP	聚氯乙烯绝缘对绞铜丝编织分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
KX-VVP	聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
KX-FF	氟塑料绝缘对绞氟塑料护套K分度热电偶用补偿电缆
KX-FPF	氟塑料绝缘对绞铜丝编织分屏蔽氟塑料护套K分度热电偶用补偿电缆
KX-FPFP	氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽氟塑料护套K分度热电偶用补偿电缆
KX-FFP	氟塑料绝缘对绞铜丝编织总屏蔽氟塑料护套K分度热电偶用补偿电缆
KX-FV-105	氟塑料绝缘对绞耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆
KX-FPV-105	氟塑料绝缘对绞铜丝编织分屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆
KX-FPVP-105	氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆
KX-FVP-105	氟塑料绝缘对绞铜丝编织总屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆
KX-HF4B	聚四氟绝缘对绞玻璃丝编织护套K分度热电偶用补偿电缆
KX-HF4PB	聚四氟绝缘对绞铜丝编织分屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆
KX-HF4PBP	聚四氟绝缘对绞铜丝编织分屏蔽总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆
KX-HF4BP	聚四氟绝缘对绞铜丝编织总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆
