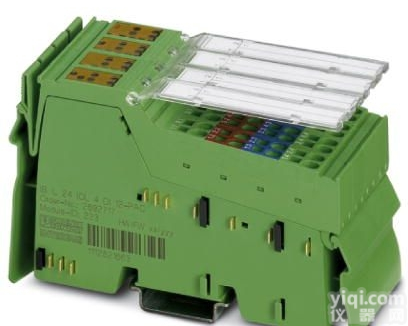

IB IL 24 IOL 4 DI 12-2MBD-PAC - 2692733 - Inline功能模块
欢迎咨询：：金春生 ： ： ： 商务 邮件：@163.com 公司网址：http://www.sh-jjzdh.com
邮件：@163.com 公司网址：http://www.sh-jjzdh.com
上海积进自动化设备有限公司：专业经营德国菲尼克斯（PHOENIX）电气产品：菲尼克斯开关电源，菲尼克斯隔离器，
菲尼克斯变送器，菲尼克斯交换机，菲尼克斯继电器，菲尼克斯安全继电器，菲尼克斯模块，菲尼克斯转换器，菲尼克斯端子，
菲尼克斯防雷器，。。。。。。
欢迎咨询：：金春生 ： ： ： 商务
邮件：@163.com 公司网址：http://www.sh-jjzdh.com
上海积进自动化设备有限公司：专业经营德国菲尼克斯（PHOENIX）电气产品：菲尼克斯开关电源，菲尼克斯隔离器，
菲尼克斯变送器，菲尼克斯交换机，菲尼克斯继电器，菲尼克斯安全继电器，菲尼克斯模块，菲尼克斯转换器，菲尼克斯端子，
菲尼克斯防雷器，。。。。。。产品描述
该设备用于连接IO link设备。
一般数据
| 宽度 |
48.8 mm |
|---|
| 高度 |
119.8 mm |
|---|
| 深度 |
71.5 mm |
|---|
| 重量 |
200 g |
|---|
| 关于重量规格的注意事项 |
带针式连接器 |
|---|
| 安装类型 |
DIN导轨 |
|---|
| 环境温度（运行） |
-25 °C ... 55 °C |
|---|
| 环境温度（存放/运输） |
-25 °C ... 85 °C |
|---|
| 允许湿度（运行） |
10 % ... 95 % (符合DIN EN 61131-2标准) |
|---|
| 允许湿度（存放/运输） |
10 % ... 95 % (符合DIN EN 61131-2标准) |
|---|
| 空气压力（运行） |
70 kPa ... 106 kPa (Z高可达海拔3,000米) |
|---|
| 空气压力（存放/运输） |
70 kPa ... 106 kPa (Z高可达海拔3,000米) |
|---|
| 保护等级 |
IP20 |
|---|
| |
III, IEC 61140, EN 61140, VDE 0140-1 |
|---|
| 试验区段 |
24V电源US（IO-link和数字量输入）/功能接地 500 V DC 50 Hz 1 min |
|---|
| |
24V电源US（IO-link和数字量输入）/7.5V电源（总线逻辑） 500 V DC 50 Hz 1 min |
|---|
| |
7.5V电源（总线逻辑）/功能接地 500 V DC 50 Hz 1 min |
|---|
| 诊断信息 |
SIO方式的数字量输出短路 是 |
|---|
| |
传感器电源短路 否 |
|---|
| |
传感器电源过载 否 |
|---|
接口
| 现场总线系统 |
Lokalbus |
|---|
| 名称 |
Inline本地总线 |
|---|
| 连接类型 |
Inline数据跨接块 |
|---|
| 传输速度 |
2 Mbps |
|---|
| |
2 MBit/s |
|---|
用于电子模块的电源
Inline电位路由
| 通信电压 UL |
7.5 V (通过电源跨接) |
|---|
| UL电流损耗 |
Z大 100 mA |
|---|
| 分段电源电压US |
24 V DC (标称值) |
|---|
| US电流损耗 |
Z大 2 A (带负载与端口电源) |
|---|
| |
Z大 52 mA (无负载) |
|---|
数字输入
| 输入名称 |
数字输入 |
|---|
| 连接类型 |
Inline连接器 |
|---|
| 连接系统 |
2，3线 |
|---|
| 输入数目 |
12 |
|---|
| 输入特性曲线 |
IEC 61131-2类型3 |
|---|
| 输入电压范围，"0"信号 |
< 5 V (典型) |
|---|
| 输入电压范围，"1"信号 |
> 11 V (典型) |
|---|
| 额定输入电流 UIN |
2.2 mA |
|---|
| 0到1信号切换延迟时间 |
3 ms |
|---|
| 1到0信号切换延迟时间 |
3 ms |
|---|
