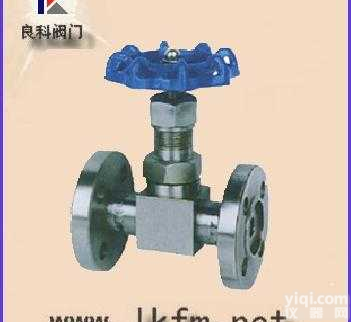

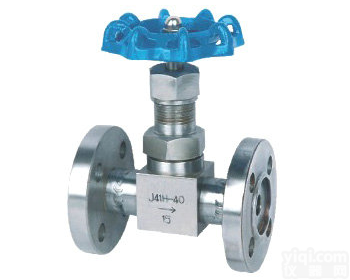

J48H,J43W 法兰针型阀价格
- 品牌：辉顺
- 型号：J48H,J43W
- 产地：上海真北路3271号
- 供应商：上海辉顺阀门制造有限公司
- 供应商报价：面议
- 标签：法兰针型阀价格,100,上海辉顺阀门制造有限公司
产品库
 |  |  |
| J44W法兰角式截止阀 | J49W压力计截止阀 | JJBY1取压针型阀(取压截止阀) |
规格 | A | B | C | F | f | N-Φ | L | H | Do | 重量(kg) |
DN10 | 90 | 60 | 41 | 14 | 2 | 4-Φ14 | 130 | 90 | 63 | 2.0 |
DN15 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 | 130 | 90 | 63 | 2.5 |
DN20 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 | 150 | 105 | 90 | 3.5 |
DN25 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 | 160 | 120 | 100 | 4.0 |
产品特点
'.J48H型针型阀的密封性良好，一般用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。针型截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。.'
工作原理
'.
法兰式针型截止阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。
仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。
.'
法兰针型阀主要零部件
序号 NO. | 零件名称 Part name | 材质 Material |
1 | 法兰 Flang | 20# A105 SS304 SS304L SS316 SS316L |
2 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
3 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
4 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Ma and Graphite) |
6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
8 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
9 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
10 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
11 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
