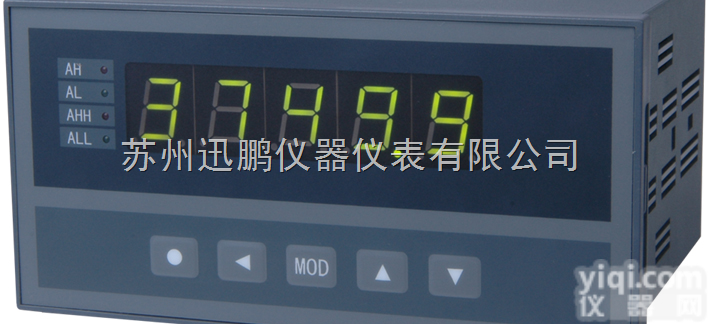

SWP-RP-C803-01-A-HL- SWP-RP系列频率/转速表

商   标

                                 型         号

SWP-RP-

                             C80/C90/C40/S80/S40系列

输入信号

脉冲信号： 波形 ── 矩形、正弦或三角波
                       幅度 ── 大于4V（或根据用户要求任定）
                        范围 ── 0～10KHz（或根据用户要求任定）
接点信号：电接点输入信号

输出信号

模拟量输出   AC 0～10mA(负载能力≤750W)         AC 4～20mA(负载能力≤500W)
             AC 0～5V   (输出能力≤250W)        AC 1～5V (输出能力≤250W
开关量输出   继电器控制输出──继电器ON/OFF带回差。
             触点容量：AC220V/3A；AC24V/6A（阻性负载）
                          可控硅控制输出──SCR（可控硅过零触发脉冲）输出,可触发可控硅: 400V/100A
                         固态继电器输出──SSR（固态继电器控制信号）输出，6～24V/30mA(电压不可调)
通讯输出     标准串行双向通信接口：RS -485 , RS-232C , RS-422等
                    波 特 率──300～9600bps 内部自由设定

馈电输出    DC24V、12V、5V ,  负载能力≤30 mA

特  性

测量精度    ±0.5 %FS ±1 字

分 辨 率    ±1字

测量范围    -1999 ～ 9999 字

显示方式    -1999 ～ 9999 测量值显示             -1999 ～ 9999设定值显示

                        发光二极管工作状态显示

控制方式    控制/报敬方式为带回差上限或下限报敬（用户可自由设定）

打印控制   可选择直接配接各型串行打印机（如LQ-300K，TPuP系列微打等），打印接口为RS-232C

参数设定    面板轻触式按键数字设定   参数设定值断电后*保存   参数设定值密码锁定

保护方式    输入回路断线报敬（热电偶或电阻输入时），继电器输出状态LED指示

                        输入超/欠量程报敬   电源欠压自动复位    工作异常自动复位（Watch Dog）

使用环境

环境温度    0～50℃

相对湿度    ≤85RH      避免强腐蚀气体

供电电压  AC 220 V 线性电源供电

          AC/DC110～260V─开关电源供电 、 DC 24 V±2 V─开关电源供电

功    耗   ≤6W

SWP-RP-

C80系列（横式）

S80系列（竖式）

仪表外形

外形尺寸

宽×高×深：160×80×140mm

宽×高×深：80×160×140mm

开孔尺寸

单位：mm

接线图

SWP-RP-

       C40系列（横式）

S40系列（竖式）

仪表外形

外形尺寸

宽×高×深：96×48×110mm

宽×高×深：48×96×110mm

开孔尺寸

单位：mm

接线图

SWP-RP-

C90系列

仪表外形

外形尺寸

宽×高×深：96×96mm×110mm

开孔尺寸

单位：mm

接线图
