NOS-L108 张力传感器│旁压式传感器│张力传感器安装方式

NOS-L108 张力传感器

张力传感器│旁压式传感器│张力传感器安装方式

一、张力传感器│旁压式传感器│张力传感器安装方式 传感器量程选择：

1t 5t 10t 20t 30t（可定制）

二、 产品特点

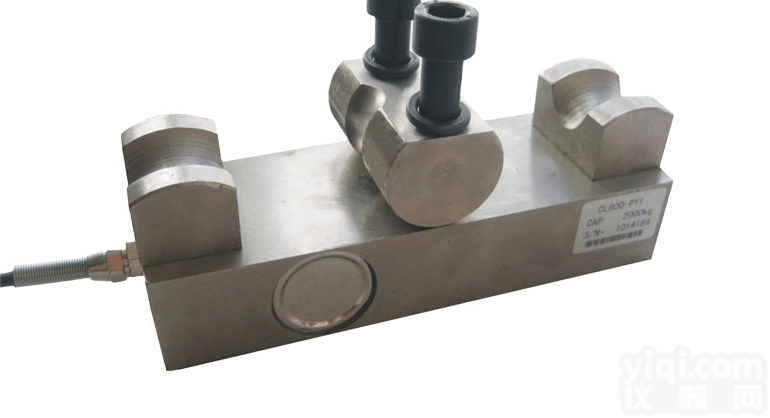

旁压式张力传感器专门用于钢丝和柔性绳索的张力测试。直接将钢丝绳嵌入传感器两侧槽内并通过U型螺栓固定,当钢丝绳受拉力时，力则通过导向轮作用于传感器上。

此传感器采用双孔剪切梁结构，安装使用方便、操作简单。广泛应用于电动葫芦、天车、油井钻探等力保护限制器和工业测量。也可和带式输送机保护装置电控箱配套使用，可对皮带张力计进行动态测试。

除传感器外，还可提供变送器标准信号0～5、 0～10V或4～20mA输出。

三、产品参数

额定输出 2.0mV/V ±0.1%

零点平衡 ±1%

蠕变 ±0.03%

非线性 ±0.03%

重复性 ±0.03%

灵敏度温漂 ≤0.002%

零点温漂 ≤0.002%

可用温度范围 -10oC to + 70oC

温度补偿范围 -10oC to + 40oC

安全载荷 150%

输入阻抗 387 ohm ± 20 ohm

输出阻抗 350 ohm ± 5 ohm

推荐激励电压 10V DC/AC

Z大激励电压 15V DC/AC

四、产品图片

4.1安装示意图：

◆ 直接将钢丝绳嵌入传感器两侧槽内并通过U型螺栓固定,当钢丝绳受拉力时，力则通过导向轮作用于传感器上。

4.2显示设备

五、质保说明：

1、非人为损坏可保修两年，常规产品在保证产品性能及外观良好，不影响厂家二次销售的情况下，15天包换；

2、非标订制产品，非质量问题，不支持退换货处理。
