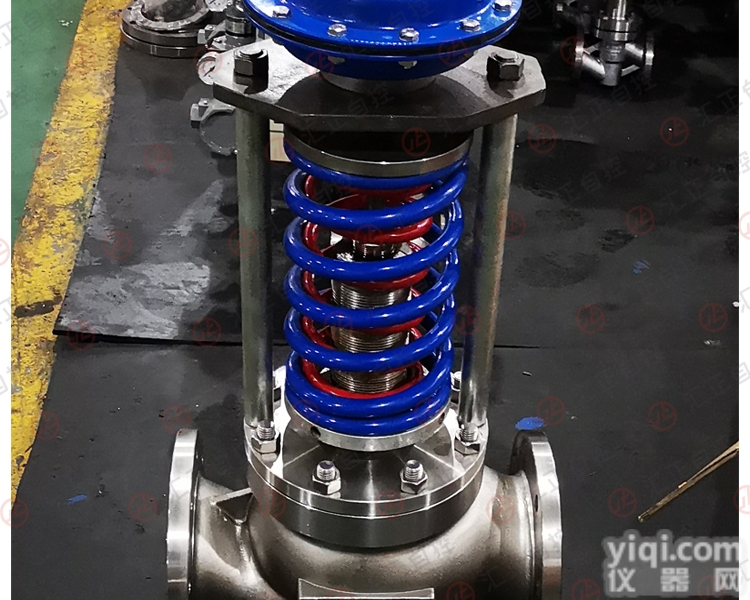

ZZYP-16B ZZYP-16B自力式稳压阀DN50

ZZYP-16B自力式稳压阀DN50

自力式调节阀应用领域范围及特点
　　1自力式压力调节阀分类及工作原理
　　1.1自力式压力调节阀的分类
　　1)按阀后、阀前控制分为两类：自力式阀后(减压)控制阀；自力式阀前(泄压)控制阀。
　　2)按是否带指挥器分为两大类：直接作用型自力式调节阀；指挥器操作型自力式调节阀。
　　1.2工作原理
　　1)自力式阀后压力调节的工作原理。阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2。P2经过管线输入上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。当P2增加时，P2作用在顶盘上的作用力也随之增加。此时，顶盘上的作用力大于弹簧的反作用力，使阀芯关向阀座的位置。这时，阀芯与阀座之间的流通面积减少，流阻变大，P2降低，直到顶盘上的作用力与弹簧反作用力相平衡为止，从而使P2降为设定值。同理，当P2降低时。作用方向与上述相反，这就是阀后压力调节的工作原理。
　　2)自力式阀前压力调节的工作原理同阀后压力调节的工作原理，应注意阀芯反装。
　　1.3自力式压力调节阀与控制阀的区别
　　这两类产品的区别，主要在于控制阀既需要外界能源(如电源或气源)做驱动能，又需要接受外来控制仪表信号才能改变阀内截流件相对位置，从而实现改变流体流量。而自力式压力调节阀则既不需外来能源，又不需要接受外来控制仪表信号，仅靠被调介质的压力信号，便可实现压力调节。
　　2自力式压力调节阀的特点
　　由于自力式压力调节阀没有外来驱动能源。因此该产品的操作力较小，它具有如下特点。
　　1)平衡式阀芯结构，如平衡型单座。双阀芯平衡型，套筒平衡型等。
　　2)快开流量特性，其阀芯为平板型。
　　3)公称通径与阀体特征：DN20~100mm(或125)。阀上设有波纹管，阀芯为单座(有的厂家产品DN20mm的没波纹管，阀芯也为单座)；公称通径大于100mm时。阀上盖内不设波纹管，阀芯为双阀芯或套筒结构。
　　4)执行机构种类推荐：设定值≤0.6MPa时，选薄膜式执行机构；设定值>0.6MPa时，选气缸式执行机构。

产品介绍：

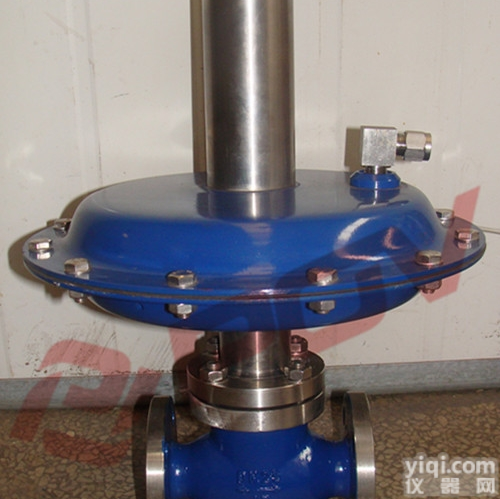

　　ZZY自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。

产品特点：

◇　自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

◇　压力分段范围细且互相交叉，调节精度高。

◇　压力设定值在运行期间可连续设定。

◇　对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。

◇　橡胶膜片式检测，执行机构测精度高、动作灵敏。

◇　采用压力平衡机构，使调节阀反应灵敏、控制精确。

压力调节范围确定：

压力调节范围分段，见主要参数及性能指标表，控制压力应尽量选取在调节范围中间值附近。

阀后压力调节阀，其阀前压力与阀后压力的关系：

自力式调节阀门本身是一个调节系统，阀本身又有一定的压降要求，对阀后压力调节阀（B型），为保证阀后压力在一定范围内，其阀前压力必须达到一定值。
