《JG 3050-1998 电工套管》套管内径外径量规

一、《JG 3050-1998 电工套管》套管内径外径量规依据标准：

套管Z大外径检测按JG3050-1998中6.3.1条进行。取三根长度为1000mm的套管，选定相应的量规，测定相应规格套管时，量规应能在其自重作用下通过套管。7.2.4套管Z小外径检测按JG3050-1998中6.3.2条进行。取三根长度为1000mm的套管。1)硬质套管按规范选择量规，测定相应规格套管时，在无任何外力作用下，套管不能通过量规。2）半硬质套管和波纹套管按规范选择量规，在无任何外力作用下，套管不能通过量规。7.2.5套管Z小内径检测按JG3050-1998中6.3.3条进行。取三根长度为1000mm的套管，硬质套管按规范选择量规，测定相应规格套管时，量规应能在其自重作用下通过套管。半硬质套管和波纹套管用游标卡尺测量其内径，沿每根套管圆周均分测出3个值，三根套管共测得9个内径值，要求每个测量值不应小于规范中规定的Z小内径值。

二、技术参数：

1、

JG3050-2套管Z大外径量规，《JG 3050-1998 电工套管》图片2；

量规规格：16、20、25、32、40、50、63。

2、JG3050-3硬质套管Z小外径量规

JG3050-3套管Z小外径量规，《JG 3050-1998 电工套管》图片3；

量规规格：16、20、25、32、40、50、63。

3、JG3050-4半硬质套管Z小外径量规

JG3050-4半硬质套管Z小外径量规，《JG 3050-1998 电工套管》图片4；

量规规格：16、20、25、32、40、50、63。

4、JG3050-5套管Z小内径量规

JG3050-5套管Z小内径量规，《JG 3050-1998 电工套管》图片5；

量规规格：16、20、25、32、40、50、63。

5、JG3050-6螺纹量规

JG3050-6螺纹量规，《JG 3050-1998 电工套管》图片6；

量规规格：16、20、25、32、40、50、63。

6、JG3050-11半硬质套管及波纹套管弯曲后Z小内径量规

JG3050-11半硬质套管及波纹套管弯曲后Z小内径量规，《JG 3050-1998 电工套管》图片11；

量规规格：16、20、25、32、40、50、63。

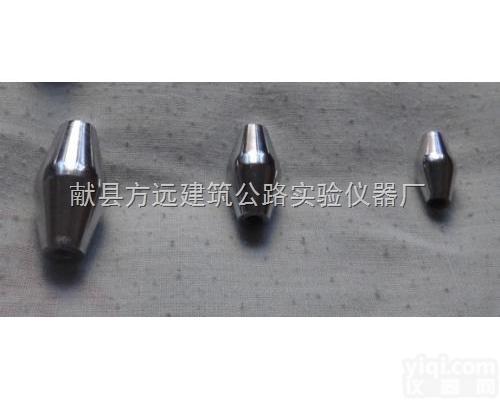

7、JG3050-12硬质套管弯曲后Z小内径量规

JG3050-12硬质套管弯曲后Z小内径量规，《JG 3050-1998 电工套管》图片12；

量规规格：16、20、25。

——————————详细备注——————————

共45件

一、其中：硬质套管检测24件

1、

JG3050-2套管Z大外径量规，《JG 3050-1998 电工套管》图片2；

量规规格：16、20、25、32、40、50、63。

2、JG3050-3硬质套管Z小外径量规

JG3050-3硬质套管Z小外径量规，《JG 3050-1998 电工套管》图片3；

量规规格：16、20、25、32、40、50、63。

3、JG3050-5硬质套管Z小内径量规

JG3050-5硬质套管Z小内径量规，《JG 3050-1998 电工套管》图片5；

量规规格：16、20、25、32、40、50、63。

4、JG3050-12硬质套管弯曲后Z小内径量规

JG3050-12硬质套管弯曲后Z小内径量规，《JG 3050-1998 电工套管》图片12；

量规规格：16、20、25。

二、其中：半硬质套管及波纹套管检测21件

1、JG3050-4半硬质套管及波纹套管Z小外径量规

JG3050-4半硬质套管及波纹套管Z小外径量规，《JG 3050-1998 电工套管》图片4；

量规规格：16、20、25、32、40、50、63。

2、JG3050-6螺纹量规

JG3050-6螺纹量规，《JG 3050-1998 电工套管》图片6；

量规规格：16、20、25、32、40、50、63。

3、JG3050-11半硬质套管及波纹套管弯曲后Z小内径量规

JG3050-11半硬质套管及波纹套管弯曲后Z小内径量规，《JG 3050-1998 电工套管》图片11；

量规规格：16、20、25、32、40、50、63
