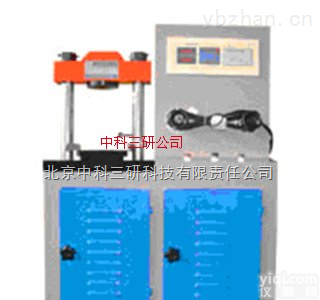

DYE-300 电动抗折抗压机,电动抗折抗压试验机,电动抗折试验机

电动抗折抗压机,电动抗折抗压试验机,电动抗折试验机,水泥抗折抗压试验机结构原理

1． 本机由机架、油泵、比例阀、换向阀、传感器、控制箱和计算机系统组成。试验力由传感器测出，经A/D转换反馈至计算机系统、计算机再控制比例阀开启，从而实现闭环控制。见系统框图

2. 计算机系统:（注：这里仅表示Z低配置，根据计算机技术发展的变化，配置的计算机系统将不断升级变化）

CPU: In赛扬600

内存：64Ｍ

显示: 14吋0.28逐行彩色显示器

打印: 彩色喷墨打印机（A4）

3. 水泥抗折抗压试验机控制箱

控制箱是计算机自动加荷闭环控制的重要组成部分。请按控制箱背面接口下方的
名称用连线与压力机上侧面的插板口按名称正确连接。

电动抗折抗压机,电动抗折抗压试验机,电动抗折试验机,水泥抗折抗压试验机自动操作方法及步骤

1．启动计算机，进入Windows操作系统；用鼠标左键双击桌面的试验机图标 ， 进入20吨恒加载水泥压力试验机控制系统。选择试验类型：水泥抗折、水泥抗压

2． 点选水泥抗折，进入试验界面：

试验开始按钮（快捷键F5） 端口（串口）选择试验停止按钮（快捷键Enter） PID参数设置

报表查询与打印（抗压） 退出（试验）新的抗折试验 关于（光盘录象）新的精度标定试验 帮助闭环打点检测试验
