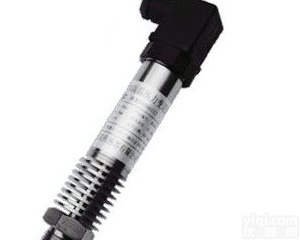

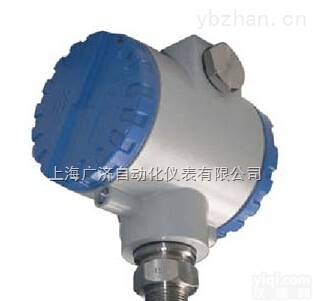

HTS338 高温压力变送器

产品信息



HTS338蓝宝石系列高温压力变送器由单品体绝缘体元素组成，不会发生滞后、疲劳和蠕变现象；蓝宝石比硅要坚固，硬度更高，不怕形变；蓝宝石有着非常好的弹性和绝缘特性（1000℃以内），因此，利用硅—蓝宝石制造的半导体敏感元件，对温度变化不敏感，即使在高温条件下，也有着很好的工作特性。蓝宝石的抗辐射性极强；另外，硅—蓝宝石半导体敏感元件无p-n漂移，因此，从根本上简化了制造工艺，提高了重复性，确保了高成品率。
  用硅—蓝宝石半导体敏感元件制造的压力传感器和变送器，可在Z恶劣的工作条件下正常工作，并且可靠性高、精度好、温度误差极小、性价比高。
  表压压力传感器和变送器由双膜片构成：钛合金测量膜片和钛合金接收膜片。印刷有异质外延性应变灵敏电桥电路的蓝宝石薄片，被焊接在钛合金测量膜片上。被测压力传送到接收膜片（接收膜片与测量膜片之间用拉杆坚固的连接在一起）。在压力的作用下，钛合金接收膜片产生形变，该形变被硅—蓝宝石敏感元件感知后，其电桥输出会发生变化，变化的幅度与被测压力成正比。
  传感器的电路能够保证应变电桥电路的供电，并将应变电桥的失衡信号转换为统一的电信号输出。
在绝压压力传感器和变送器中，蓝宝石薄片与陶瓷基极玻璃焊料连接在一起，起到了弹性元件的作用，将被测压力转换为应变片形变，从而达到压力测量的目的。
产品特点：全不锈钢外壳，的抗腐蚀性能·压力测量范围宽·温度测量范围宽，温度误差极小，工作稳定可靠性高，双膜片结构钛合金金属膜片过载性能优良，蓝宝石系由单晶体绝缘体元素组成，不会发生迟滞、疲劳和蠕变现象。外形尺寸小，重量轻，类型齐全，性价比高。反相极性过压过流保，测量介质范围广，可测量粘稠或结晶液体固体颗粒中的气体悬浮物等
产品用途：
  ·工业现场过程压力控制
  ·航空航天领域
  ·石油化工行业
  ·仪器YL食品等行业
  ·航海及造船行业
  ·水利、水电、发电厂等行业
技术参数：
 量    程 -100KPa～+160MPa内任量程，Z小量程:10kPa
 介质温度 -50～+150℃
 环境温度 -20～+60℃
 供电电压 12～32V DC（通常24V DC）
 输出信号 0～10mA/4～20mA/0～5V DC
 负载特性 电流输出型≤600Ω，250Ω（带显示） 电压输出型≥3KΩ
 绝缘电阻 ＞ 100 MΩ
 准 确 度 ±0.25％F.S   ±0.5％F.S
 非 线 性 ＜±0.1％F.S
 迟滞性与可重复性 ≤±0.2％F.S
 长期稳定性 ≤±0.1%F.S/年
 热力零点漂移 ≤±0.02％F.S/℃
 Z大工作压力 2倍量程
 电气连接 电缆连接
 过程连接 M20*1.5外螺纹/其它
 外部零件的材料 铝合金
 壳体材料 ABS
 测量介质  干燥气体及其他与316不锈钢兼容气体
 防护等级 IP54（不带显示）
型表

型号
HTS338
 高温蓝宝石压力变送器
量程范围
A
 0－5kPa～20KPa
B
 0－20kPa～70KPa
C
 0－70kPa～350KPa
D
 0－200kPa～700KPa
E
 0－700kPa～3.5MPa
F
 0－2.0MPa～7MPa
G
 0－7MPa～35KPa
H
 0－20MPa～100MPa
精度等级
Ⅰ
 0.1%
Ⅱ
 0.25%
Ⅲ
 0.5%
输出信号
E
 4--20mA DC 两线制
K
 1--5V DC 三线制
S
 智能型
M
 用户约定
压力连接
R
 标准型（M20×1.5）
P
 齐平膜
O
 按用户尺寸加工
其他选项
i
 本安型iaⅡCT6
d
 隔爆型DⅡBT4
M2
 数字液晶指示表
M3
 数码管数字指示表
Z
 带阻尼调整
Q
 迁移
A
 绝压测量
F
 负压测量
C
 陶瓷传感器
S
 散热器及过程连接件
Y
 用户约定
