ZDSJ 电子式直行程|角型调节阀 ZDSJ

产品信息

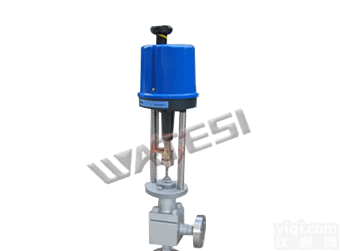

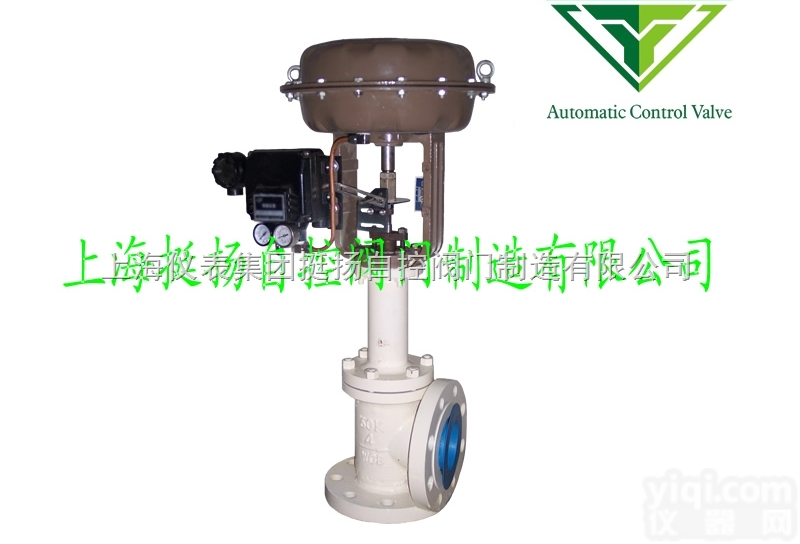

电子式直行程角型调节阀
·                                 产品名称：电子式直行程角型调节阀
·                                 产品型号：ZDSJ
·                                 公称通径：DN20-DN200
·                                 适用介质：
·                                 压力范围：1.6mpa-6.4mpa
·                                 适用温度：
·                                 主体材料：铸钢、不锈钢
l          电子式直行程角型调节阀的详细资料：
产品特点：ZDSJ系列电子式直行程电动角型调节阀，配用德国进口PS系列直行程电动执行机构，实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小，使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一般使用于底进侧出的场合，因为这样可使调节有较好的稳定性。电子式电动角型调节阀,电动角型调节阀,电子式调节阀。 调节阀 电子式直行程|角型调节阀 ZDSJ-上海沪水阀门制造有限公司以现代科学管理、优良信誉、优质产品和热忱服务迎接广大用户!
l          阀体：
形式：角型单座铸造阀
公称通径：20-300mm
公称形式：PN1.6 4.0 6.4Mpa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

l          上阀盖：
常 温 型：-20℃－+200℃
散 热 型：-40℃－+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
l          阀内组织：
阀芯形式：上导向单座柱塞式阀芯
流量特性：等百分比特性，直线特性和快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12M02Ti

l          执行机构：
类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。
防爆型选用3810系列技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。
l          ZDSJ型电动角型调节阀规格参数表：
公称通径DN
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径dn（mm）
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数Kv
6.5
10
16
25
40
63
100
160
250
400
630


行程mm
10
16
25
40
60
100
100
允许压差ΔMPa
6.1
3.8
2.3
1.4
1.0
2.3
1.6
1.0
0.8
0.6
0.4


基本误差%
±2.5
回差%
2.5
死区%
1.0
始终点偏差%
±2.5
额定行程偏差%
2.5
允许泄漏量Q
Kv值的0.1%
可调范围
30:1
配电动执行器型号
PSL
PSL201
PSL202
PSL204
PSL208
PSL312
PSL320
3810L
SA-08
381LSA-30
381LSB-30
381LSB-50
381LSC-65
381LSC-160
公称压力
介质温度阀
体材料
1.6MPa
常温-20℃～+200℃ 铸铁HT200
4.0MPa
常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
6.4MPa
常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
l          主要零件材料及推荐使用温度范围：
阀体材料
公称
压力
MPa
介质工作温度℃
〈
〈
〈
〈
〈
〈
〈
〈
〈
〈
〈
〈
〈
〈
120
200
250
300
350
400
425
450
475
500
525
550
575
600
Z大工作压力MPa
铸铁HT200
1.6
1.6
1.5












铸钢ZG25
4.0
6.4

4.0
6.4
3.7
5.9
3.3
5.2
3.0
4.7
2.8
4.1
2.3
3.7
1.8
2.9






铸不锈钢ZG1Cr18Ni9Ti
4.0
6.4




4.0
6.4
3.0
4.4
2.7
4.2
2.4
4.0
2.1
3.8
1.9
3.5
1.7
3.4
1.4
3.2
1.1
2.9
0.8
2.6

l          安装尺寸和重量：
公称通径DN（mm）
L（mm）
H1mm
H（mm）
Rmm
重量（kg）
PN（MPa）
常温
中温
PN1.6 Mpa
1.6
20
100
100
740
870
176
15.5
25
115
115
740
870
176
25
32
130
130
785
915
176
27.5
40
130
130
770
900
176
28.5
50
150
150
785
920
176
32.5
65
170
170
915
1080
225
59
80
190
190
975
1140
225
59
100
215
215
1035
1200
225
87
125
250
250
1145
1285
225
133
150
275
275
1200
1340
225
171
200
325
325
1255
1400
225
269
l          型号编制说明：
Z
D
S
JP
16
C
G
自控阀门
执行机构类型
位移特征：
阀门结构形式：
公称压力：
阀体材质：
温度类型：

D：表示PS系列
S：表示直行程
J：表示角形阀
16：表示1.6MPa
C：表示碳钢
G：表示中温型常温省略

R：表示3810系列

P：表示单座
40：表示4.0MPa
P：表示不锈钢铸铁省略

H：表示DKZ系列


64：表示6.4MPa


C：表示ZAZ系列





调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号，自动调节阀门的开度，从而实现介质流量、压力、温度和液位的调节。调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V型电动调节球阀、电动蝶阀、通风调节阀、偏心蝶阀等。流通能力Cv值是调节阀选型的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。根据流通能力Cv值大小查表，就可以确定调节阀的公称通径DN。在现代化工厂的自动控制中，调节阀起着十分重要的作用，这些工厂的生产取决于流动着的液体和气体的正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料，都需要某些Z终控制元件去完成。Z终控制元件可以认为是自动控制的“体力”。在调节器的低能量级和执行流动流体控制所需的高能级功能之间，Z终控制元件完成了必要的功率放大作用。
调节阀流量特性
 调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种。调节阀等百分比特性、调节阀线性特性、调节阀抛物线特性。
 调节阀 电子式直行程|角型调节阀 ZDSJ-上海沪水阀门制造有限公司以现代科学管理、优良信誉、优质产品和热忱服务迎接广大用户!


信息声明：本产品供应信息由仪器网为您整合，供应商为（上海沪水阀门制造有限公司），内容包括 （ZDSJ 电子式直行程|角型调节阀 ZDSJ）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （ZDSJ 电子式直行程|角型调节阀 ZDSJ）的信息，请直接联系供应商，给供应商留言！
