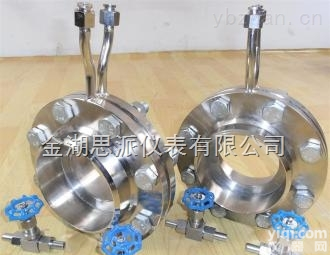

LG-BKJ高压孔板
一、概述
LG-BKJ高压透镜孔板测量部件是标准孔板，只是采用了透镜垫式的连接方式使其适合用在高压场合。LG-BKJ高压透镜孔板，机械强度大，具有良好的耐高温、高压性能。透镜孔板，适用于各种高温、高压液体，气体或过热蒸汽的流量测量。适用于压力大于20MPa场合的流量测量,一般在化工和炼油部门的高压场合应用较多。
二、测量原理
充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的
高压透镜孔板测量部件是标准孔板因此其计算方法与标准孔板相同：
三、特点
1. 适用于高温，高压及超低温等各种工况条件。
2. 可使用于各种化工热电等高压场合。
3. 适用介质范围广，可对各种液体、气体及蒸汽的流量测量。
四、主要技术参数
1. 公称直径：10mm≤DN≤300mm
2. 公称压力：16Mpa≤PN≤42Mpa
3. 工作温度：-50℃≤t≤550℃
4. 孔径比：0.10≤β≤0.75
5. 精度：１级，1.5级，2级
6. 连接方式：焊接、法兰连接
五、型号标记方法：LG-BKJ-DN□ 高压透镜孔、板
LG——基本型号；-BKJ——高压透镜孔板
DN□——公称通径（㎜）例如DN200，为公称通径200㎜。
