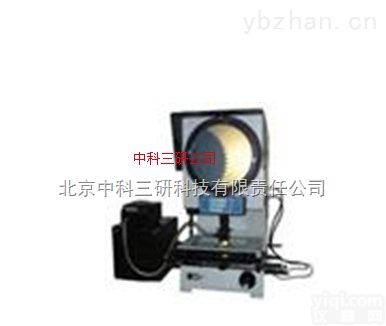

98JB 精密测量投影仪
- 型号：98JB
- 供应商：长沙双鑫测量技术有限公司
- 供应商报价：面议
- 标签：精密测量投影仪,-1,长沙双鑫测量技术有限公司
产品库
| 规格 | 技术参数 | ||||||||||||||||||||||
| 投影屏 | 屏幕尺寸 | Φ300mm | |||||||||||||||||||||
| 旋转范围 | 投影屏旋转范围0°～360° 分辨率1′准确度6′ | ||||||||||||||||||||||
| 物镜 | 均带反射照明 |
| |||||||||||||||||||||
| 放大倍率误差 | 透射照明±0.08% 反射照明±0.15% | ||||||||||||||||||||||
| 工作台 | 台面尺寸 | 350x230mm 玻璃台面250x150mm | |||||||||||||||||||||
| X向测量范围 | 行程0～150mm 分辨率0.001mm | ||||||||||||||||||||||
| Y向测量范围 | 行程0～100mm 分辨率0.001mm | ||||||||||||||||||||||
| 测量精度 | X-Y坐标示值准确度（4+L/25）μm其中L为测量长度 单位mm （仪器示值误差：包括测量误差和仪器系统误差 环境温度变化20oC±3oC） | ||||||||||||||||||||||
| Z坐标行程 | 110mm （投影筒升降调焦） | ||||||||||||||||||||||
| 承重负荷 | 50Kg | ||||||||||||||||||||||
| 照明系统 | 透射照明 | 24V/250W卤钨灯 | |||||||||||||||||||||
| 反射照明 | 24V/150W 光纤冷光源 | ||||||||||||||||||||||
| 电源 | 输入功率 | AC220V/50Hz 400VA | |||||||||||||||||||||
| 质量 | 重量体积 | 仪器重量70Kg 包装体积（长x宽x高）870x650x980mm | |||||||||||||||||||||
