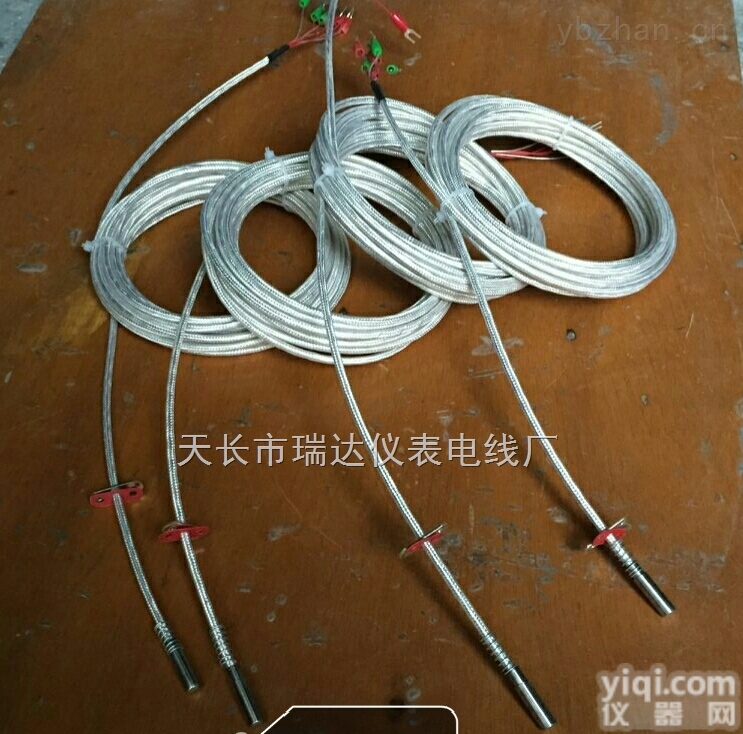

WRCK-191/WREK-121 弯曲铠装热电偶WRCK-191/WREK-121

产品信息

WRNK/WREK/WRCK/WRTK 铠装热电偶




  产品描述



热电阻，热电偶，铠装热电阻，铠装热电偶，防腐热电阻，耐磨热电偶，防爆热电阻，防爆热电偶，压簧热电阻，端面热电阻，插座热电阻，多点热电偶，铂铑热电偶

WRNK/WREK/WRCK/WRTK 铠装热电偶具有能弯曲,耐高压,热响应时间快和坚固耐用等许多优点,它和工业用装配式热电偶一样,作为测量温度的传感器, 通常和显示仪表、记录仪表和电子调节器配套使用,同时亦可以作为装配式热电偶的感温元件.它可以直接测量各种生产过程中从0℃~800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
产品说明
◆测温范围和准确度
类别
代号
分度号
套管外径mm
常用温度℃
Z高使用温度℃
允许偏差△t℃
测量范围℃
允差值
铂铑10-铂
WRPK
S
≥Ф3
1200
1300
0~1300
±2.5或0.75%t
镍铬-铜镍
WREK
E
≥Ф3
600
700
0~700
±2.5或0.75%t
镍铬-镍硅
WRNK
K
≥Ф3
800
950
0~900
±2.5或0.75%t
铜-铜镍
WRCK
T
≥Ф3
350
400
＜-200
未作规定
-40~350
±1或0.75%t
注:（1）”t”为感温元件的实测温度 （2）T型分度号产品需与公司协商订货

◆铠装热电偶热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需的时间称为热响应时间，用T0.5表示.
铠装热电偶热响应时间不大于下表的规定
热响应时间T0.5S
接壳式
绝缘式
套管直径（mm）
2.0
0.4
0.5
3.0
0.6
1.2
4.0
0.8
2.5
5.0
1.2
4.0
6.0
2.0
6.0
8.0
4.0
8.0


◆绝缘电阻
当周围空气温度为20±15℃,相对湿度不大于80%时,绝缘型铠装热电偶的偶丝与套管之间的绝缘电阻值应符合下表规定.
套管直径mm
试验电压V-DC
绝缘电阻, MΩ*m
0.5~1.5
50±5
≥1000
＞1.5
500±50
≥1000


◆铠装热电偶外径和名义长度标准规格
铠装热电偶外径 d mm
Ф8
Ф6
Ф5
Ф4
Ф3
50
75
100
150
200
250
300
400
500
750
1000
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
10000
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
10000
15000
注:
①直径Ф3mm绝缘式铠装热电偶名义总长L不得大于10000mm
②铠装热电偶直径d≤Ф5mm,并装有防水式接线盒的产品,热电偶露出设备部分,用户在安装时必须加装支架等辅助支撑,增加其钢度,确保紧固,防止接线盒受震动而引起摇摆,损坏热电偶.
③直径Ф2mm铠装热电偶需与公司协商订货


◆型号表示
