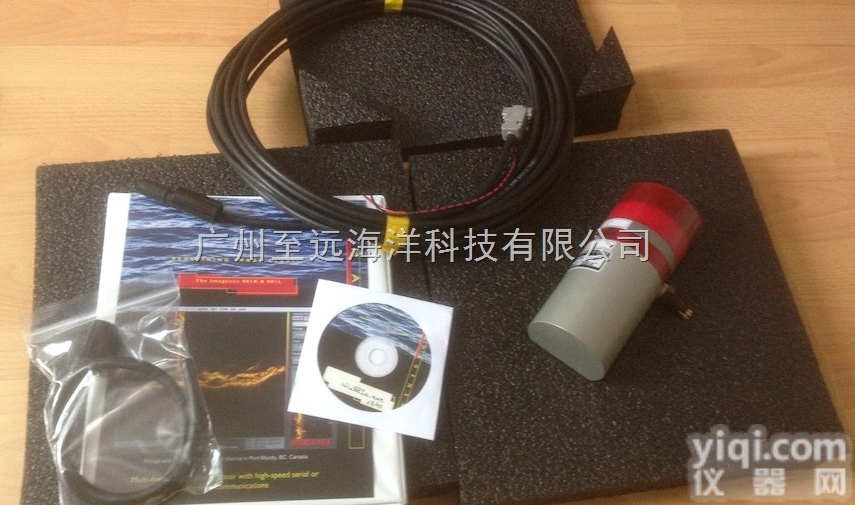

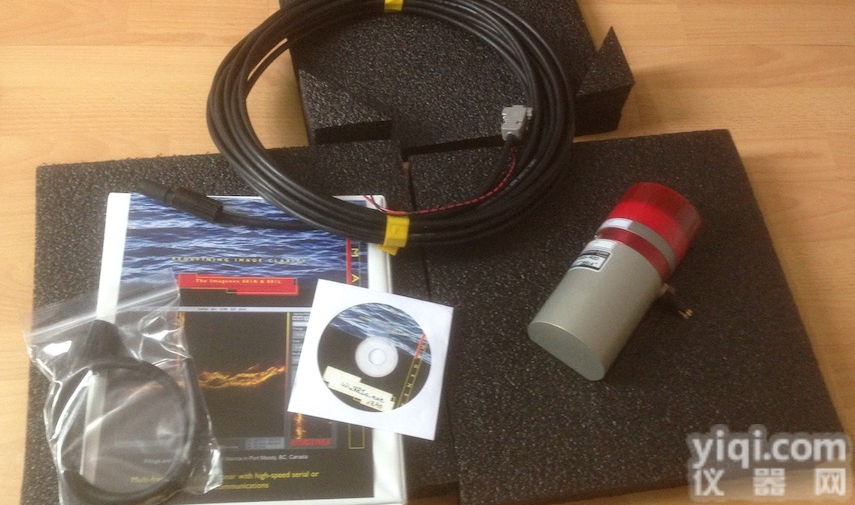

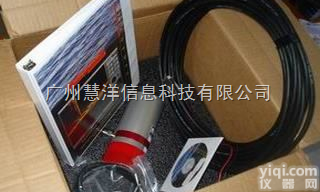

图像扫描声纳 Model881A 图像扫描声纳 Model881A

 产品特点:

• 可编程

• 多频

• 高性能

• 低成本

• 低功耗

• 简单的设置和安装

• 数字遥测

• 1-200 米的应用水深

• 体积小巧

• 可提供通讯协议

用户只需要这一个多频图像声纳 就可以得到一个非常详细全面的图像。.

881A 是一个可编程、多频数字图像声纳用户可以使用默认的频率配置或者定制自己需要配

置。由于高性能，低成本，低功耗，简单的设置和安装的特点，从大型ROV 到小型检查型ROV 这款仪器度可以*的适用，同时也可以应用到AUV 或者UUV

硬件规格:

频率 310 kHz, 675 kHz, or 1 MHz （默认设置）

-其他频率可通过可编程软件进行配置 （从 280 kHz 到 1.1 MHz 可调，每次可调5kHz）

换能器 影像类型，流体补偿

换能器束宽 310 kHz: 4o x 40o 675 kHz: 1.8o x 20o 1 MHz: 0.9o x 10o

测距分辨率 1 m – 4 m: 2 mm （0.08″） 5 m 以上: 10 mm （0.4″）

Z小探测范围 150 mm （6″）

Z大工作深度 1000 m and 3000 m 有效的

电缆Z大长度 1000 m （屏蔽双绞线）（RS-485）

数据接口 RS-485 @115.2 kbps 的（或RS-232 可选）

连接头 侧式, 四针, 防水 （Impulse MCBH-4-MP-SS） 可选直角或者尾部连接头

供电 20 – 36 伏直流电 小于5 瓦

尺寸规格 （for both depth ratings） 79.4 mm 直径 x 182 mm

重量 在空气中 1000 m unit: 1.5 kg （3.3 lbs）

3000 m unit: 2 kg （4.4 lbs）

在水中 1000 m unit: 0.6 kg （1.3 lbs）

3000 m unit: 1.1 kg （2.4 lbs）

材料 1000 m unit: 6061-T6 Aluminum & Polyurethane

3000m unit: Titanium, Polyurethane & 300 series stainless steel

FINISH Hard Anodize

软件规格 Win881A.exe

WINDOWS™ OPERATING SYSTEM Windows™ 95, 98, Me, NT*, 2000*, XP*

模式： 扇形扫描, 极面扫描 和 侧面扫描

扫描范围：

1 m, 2 m, 3 m, 4 m, 5 m, 10 m, 20 m, 30 m, 40 m, 50 m, 60 m, 80 m, 100 m, 150 m,

200 m

扇区角度 0 o – 357o, 3o 增加量

扇区大小 扇区模式 – 0 o -180o, 3o increments 极面模式 – 0o – 357o, 3o increments

扫描步长 慢 （0.3o）, 中等 （0.6o）, 快速 （0.9o）, 更快 （1.2o）, Z快 （2.4o）

网格类型 极面或者矩形

数据格式 （filename）.81a

计算机Z低要求 100 兆赫 奔腾16 MB 内存1 GB 硬盘 800 x 600 x 256 彩色图形
