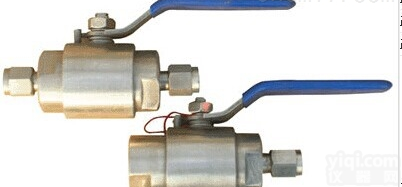

QG·Y1 气源球阀
- 品牌：上海海蝶
- 型号：QG·Y1
- 产地：上海
- 供应商：上海海蝶阀门制造有限公司
- 供应商报价：面议
- 标签：气源球阀,-1,上海海蝶阀门制造有限公司
产品库
气源球阀主要性能规范及主要零件材料：
型号 | 名称 | 公称压力 | 强度试验压力 | 密封试验压力 | 主要材料 | 适用温度（℃） | ||||
阀体 | 阀座 | 球 | 阀杆 | 填料 | ||||||
QG·Y1 | 气源球阀 | 1.0 | 1.5PN | 1.1PN | H62 | 耐酸钢 | 聚四氟乙烯PTFE | 常温 | ||
QY-1 | 气动管路球阀 | |||||||||
QY-2 | ||||||||||
QY-3 | ||||||||||
QG·Y1 | 卡套式球阀 | 2.5 | 碳钢耐酸钢 | 耐酸钢 | 聚四氟乙烯PTFE | -20~200 | ||||
QHJ·Y1 | ||||||||||
QG·Y1 | 取压球阀 | |||||||||
QHJ·AY1 | ||||||||||
QG·M1 | 压力表球阀 | |||||||||
QHJ·M1 | ||||||||||
Q11SA | 内螺纹球阀 | 柔性石墨 | -40~150 | |||||||
Q91SA | 异径球阀 | |||||||||
汽源球阀主要规格尺寸：
型号 | 名称 | 公称通径DN（mm） | 配管通径Do（mm） | 结构长度L（mm） |
QG·Y1 | 1、6 | 6、8 | 90 | |
QY-1 | 气动管路球阀 | - | 6、8、10 | 66、68、80 |
QY-2 | 气动管路球阀 | - | 6、8、10 | 65、66、67 |
QY-3 | 气动管路球阀 | - | 6、8、10 | 65、66、67 |
QG·Y1 | 卡套式球阀 | 10 | 12、14 | 130 |
QHJ·Y1 | 卡套式球阀 | 10、15 | 12、14、18 | 130 |
QG·Y1 | 取压球阀 | 10 | 12、14 | 105 |
QHJ·AY1 | 取压球阀 | 10、15 | 12、14、18 | 105 |
QG·M1 | 压力表球阀 | 10 | - | 145 |
QHJ·M1 | 压力表球阀 | 3 | - | 145 |
Q11SA | 内螺纹球阀 | 10、15 | - | 68 |
Q91SA | 异径球阀 | 10 | 14 | 100 |
