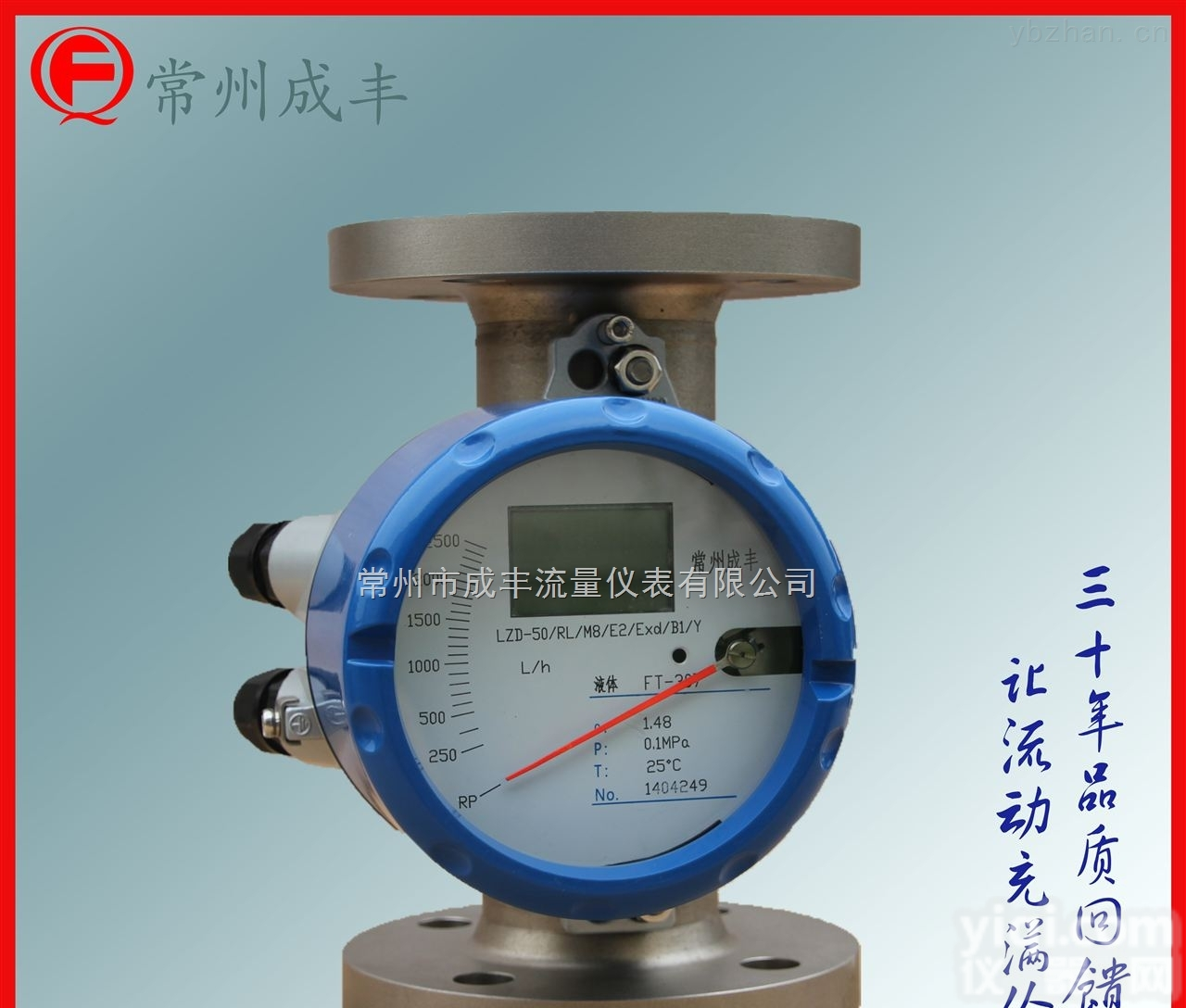

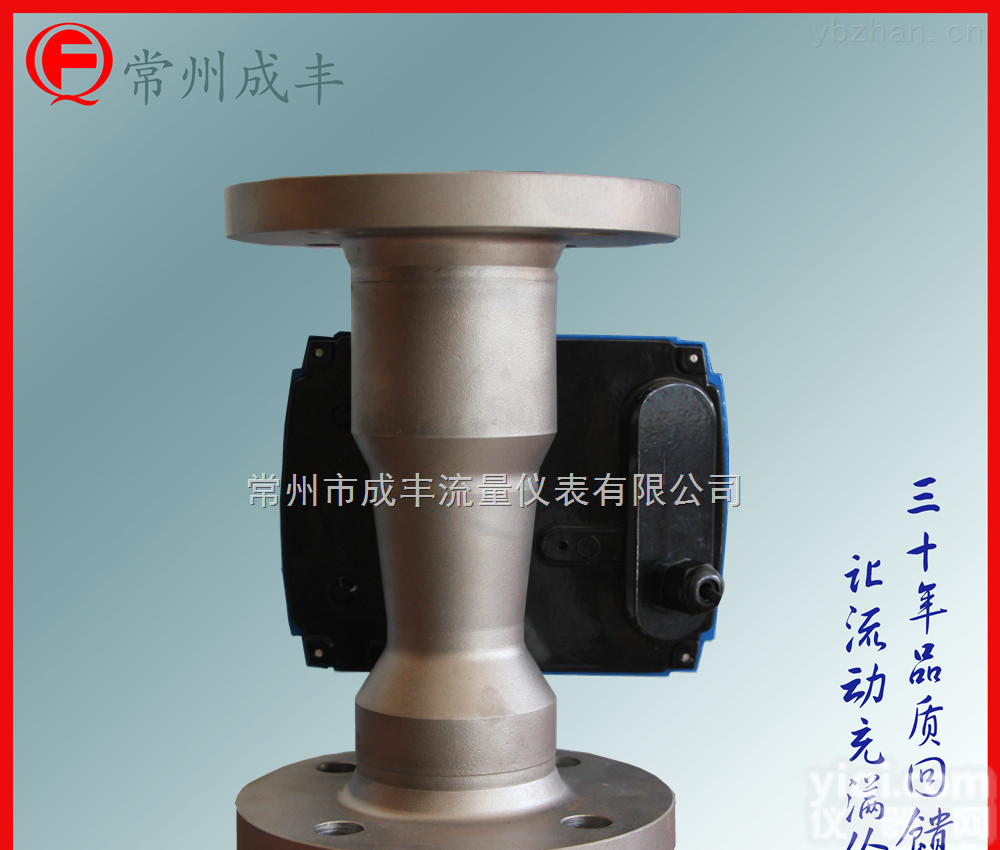

LZZ-50（316L） 包邮包税甘肃 第三代金属管浮子流量计 316L耐腐蚀 质量上乘 浮子可...

口径：DN50

类型：就地指示型

输出信号：无

测量管材质：316L不锈钢

流量可选：

  测液体的：630-6300L/h  1-10m3/h  1.6-16m3/h

  测气体的：18-180m3/h  25-250m3/h  40-400m3/h

具体型号为：LZZ-50/RL/M9/B1/温度/压力/密度/Q（Y）

    标准型LZ系列金属管浮子流量计由一个测量管和一个就地指示器组成。 就地指示器还可以选择安装附加的电气部件，适用于液体和气体的测量。
    本流量计采用变面积式测量原理，测量部件由一个锥形测量管和浮子 组成，浮子能在锥形测量管中自由的上下移动，改变管道中的流通面积， 随着流量大小的变化,浮子在测量管中的垂直位置也发生相应的变化，通钢管过磁传递系统将浮子的位置传递到指示器的刻度盘上，指示流量值的大小。
    在M6、M8、M9指示器中，随动磁铁的转动被直接传送到刻度盘上； 在M7指示器中，随动磁铁的转动通过一个凸轮板使指针线性的指示流量值 的大小。

特点

1. 全金属结构，坚固稳定。

2. 短行程，小型结构设计。

3. 低压力损失设计。

4. 新型磁耦合结构设计确保传输信号更加稳定。

5. 根据用户要求可以加装磁过滤器。

6. 可带保温或伴热夹套。

7. 用于各行业的气体和液体测量，测量部分可采用不同的材质来适应不同的介质条件。

8. 适合于恶劣环境和腐蚀严重的介质，具有良好的抗热性和耐压性。

9. 智能型双行液晶显示，可选现场瞬时/累计流量显示，可带背光。

10. 可选二线制、电池、交流供电方式。

11. 带有数据恢复、数据备份及掉电保护功能。

M9指示器

1. 在指示器中采用一对耦合磁钢完成流量指示和电信号转换。

2. 采用Z新型的ESK型信号变送器，可兼有HART协议通讯功能。

3. 可在就地流量指示型仪表内选择安装：

  （1） 带4-20mA非线性输出并无滞后的ESK型信号变送器；

  （2） 上、下限报警开关。

M8指示器

    M8指示器的壳体为金属壳体，内置CPD型智能线路板，本安防爆结构设计，防爆标志iaⅡCT5，改指示器既有单独的机械指针指示瞬时流量，还有物位液晶数字显示瞬时流量及八位数字显示累计流量，并配有按键操作、人机交互界面，还可输出4-20mA电流信号，上、下限报警等多种信号。

    M8指示器的上、下限报警方式与M9指示器不同，改指示器报警采用电器输出方式，采用键盘操作方式，方便灵活，准确可靠，并且有掉电保护功能，还具有逻辑功能，开/闭点即上/下限不用跳线即可在软件中设定报警输出，可通过中间继电器或安全栅直接与PLC连接。

    M8指示器具有设定功能，数据备份、数据恢复及掉电保护功能，另外在不是二线制供电方式下，还可选液晶背光显示功能。

    M8指示器还可实现电池供电，它采用一节高能锂电池3.6V  7.H供电方式，可连续工作三年以上，在液晶显示屏右下角有一电量显示条，可提醒用户及时更换电池，另外电池在-10℃~+45℃范围内效率Z高，放电稳定，工作时间延长。

产品选型编码

技术参数

流量范围

安装尺寸

1.垂直安装

2.水平安装




3.侧进侧出

4.底进侧出

连接形式

磁过滤器

       如果介质中含有铁磁性颗粒，应在流量计入口处安装磁过滤器。磁过滤器中装有螺旋方式排列的磁棒，以Z大限度的减小压力损失，磁过滤器有两种类型，适用于所有仪表尺寸。材质为不锈钢304、316、316L。用于腐蚀性介质时筒体、磁棒由PTFE包裹，防止被介质腐蚀。
