GTS211B-N-16测速传感器|GTS211B-N-16 详细信息

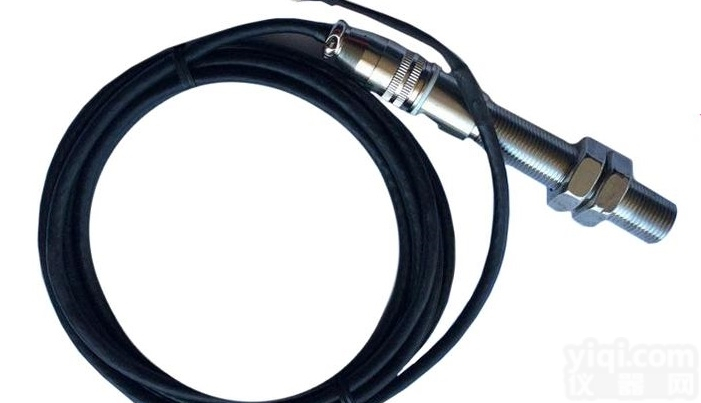

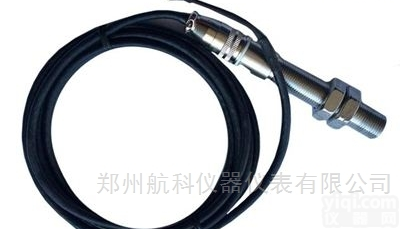

GTS211B-N-16测速传感器|GTS211B-N-16

一、GTS211B-N-16G，GTS211B-N-16-速度传感器基础技术性能

    1、额定检测距离：2mm

    2、检测频响：1Hz~10KHz

    3、测速范围：1~20000rpm（与合适的齿轮配套）

    4、有工作电压极性保护和输出短路保护

    5、工作温度-20~75℃

二、电气性能

    1、工作电压：12~30VC

    2、静态功耗电流：≤30mA

    3、Z大输出电流：50mA

    4、输出低电平电压：≤0.5VC

    5、上升沿时间：≤2us

    6、下降沿时间：≤2us

    7、输出方式：NPN集电极开路输出（OC），方波、占空比50&plun;20

三、检测齿轮

    1、模数：m≥1

    2、齿轮厚度：≥4mm

    3、齿形：渐开线或梯形直齿

    4、齿轮材料：导磁材料（如45#钢）

四、使用说明

1、传感器外形尺寸见图1、安装时用传感器自带的螺母固定在安装孔上，固定装置建议，采用非导磁材料（铜、不锈钢等）传感器应正对齿面安装，齿面和传感器前端面的间 距 不应大于额定检测距离。

2、检测齿轮可以是机器中已有的工作齿轮或是一个专用齿轮，但应符合项三的规定，应尽可能用较小的检测距离，齿轮也应尽可能采用高导磁材料较大的模数。

  3、实际 的测速范围根据齿轮的齿数N而不同，可由下式计算：

          测速范围下限：Vmin=              （rpm）；测速范围上限：Vmax=                  （rpm）

  4、接线图见2。 传感器外壳与线层相连，用户应在接收端将层接系统地

五、用途：

速度传感器用于给料机皮带速度的测量，稳定性好，精度高。
