WZP-200 端面铂电阻
- 品牌：上自仪
- 产地：上海
- 供应商：上海上润仪表科技有限公司
- 供应商报价：面议
- 标签：WZP-200 端面铂电阻,-1,上海上润仪表科技有限公司
产品库

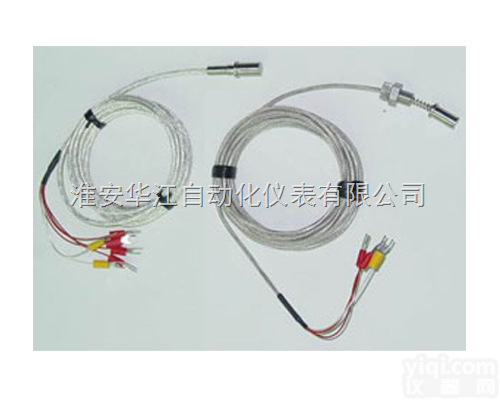

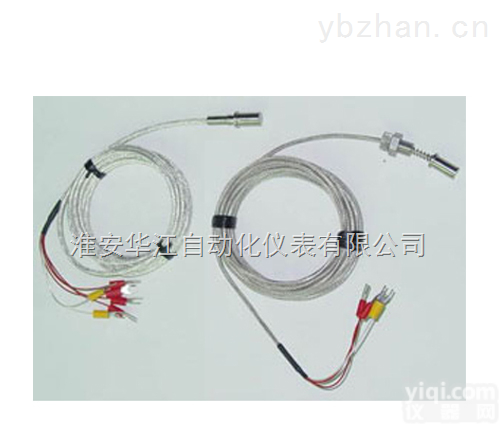

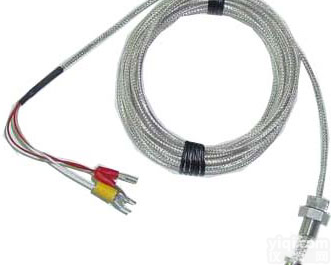

WZCM、WZPM型端面热电阻元件由特殊处理的丝材绕制，紧贴在温度计端面，与一般轴向热电阻相比，能更正确和迅速地反映被测端面的实际温度，适用于测量轴瓦或其它机件的端面温度 。
WZP-200 端面铂电阻主要技术指标
♦测量范围和允差
名称 | 测量范围℃ | 允许误差△t℃ | 分度号 |
端面铜电阻 | -50～100 | ±（0.30＋6.0×10－3│t│） | Cu50 或 Cu100 |
端面铂电阻 | -100～150 | B级：±（0.30＋0.005│t│） | Pt100 |
注：“t”为被测温度值
WZP-200 端面铂电阻技术参数：
1）、WZC-200、WZC-201参数
| 型号 | 分度号 | 安装形式 | 保护管材料 | 测量范围 | D | S | d |
| WZC-200 | Cu50 | 管螺纹G1/2 | 1Cr18NiTi | -50~100℃ | 34 | 27 | 12 |
| WZC-201 | Cu50 | 螺纹M27X2 | 1Cr18Ni9Ti | -50~100℃ | 40 | 32 | 12 |
2）参数
| 型号 | 分度号 | 安装形式 | 保护管材料 | 测量范围 | D | S | d |
| WZP-200 | Pt100 | 管螺纹G1/2 | 1Cr18NiTi | -50~100℃ | 34 | 27 | 12 |
| WZP-201 | Pt100 | 螺纹M27X2 | 1Cr18Ni9Ti | -50~100℃ | 40 | 32 | 12 |
3）、传感器长度规格系列尺寸与代号
| 代号规格 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | F |
| L1（插深）mm | 100 | 150 | 200 | 250 | 260 | 300 | 340 | 360 | 400 | 450 | 其他 |
| L2（总长）mm | 550 | 600 | 650 | 700 | 710 | 750 | 790 | 810 | 850 | 900 | 其他 |
