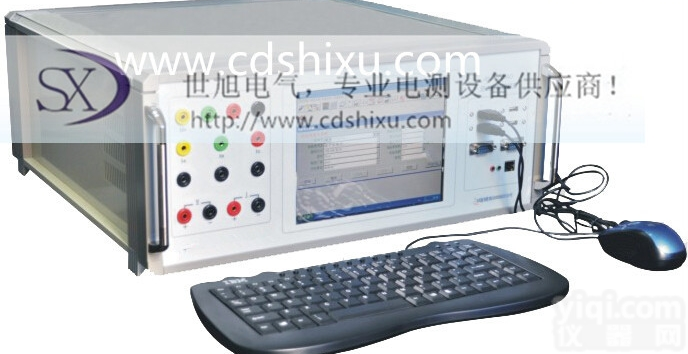

产品概述

    本产品是按照国家检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、JJG124－2005《电流表、电压表、功率表和电阻表检定规程》和JJG307－2006的要求而设计的三相 0.05级表源一体化装置。装置中表的核心技术是由数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分也是用DSP和16位高速数模转换器组成的可控制的正弦波、畸变波信号源。

    装置具有精度高、工作稳定可靠、操作方便灵活等特点。装置还有多量程模拟量输出。

    显示器采用8.4英寸TFT彩色液晶屏,图表字符显示清晰亮丽。

SX-0301CMG内置有工控机，操作更加简捷。

主要功能及特点

1．可自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位

表）、单相交流电能表和三相交流电能表（选项）以及直流电压、电流表的基本误差。

2．在测量交流电压、电流、有功功率时，其准确度为 0.05级 ；由于装置内设有高于60kHz工作频率的

数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能保证为0.05级。

3. 可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

4．设有RS-232接口或USB接口。通过上位机软件，由PC控制本装置可进行自动或手动检验，并对结

果进行处理和管理。

5．设有大容量的非易失性存贮器，可存贮300块被检表的检测原始数据，以供查阅和上传。

成都地区0301CMG 交直流电表.变送器校验装置

主要技术指标

工频交流输出

    ·电压量程    50V、100V、200V、400V、600V（800V可选），  每相Z大输出容量   20VA；

    ·电流量程    0.、1A、2.、、10A、20A，  每相Z大输出容量   20VA；

    ·电压、电流调节范围    0～130%，

                调节细度    5×10^－5；

    ·电压、电流、有功功率及电能准确度    0.05%

·无功功率及电能准确度    0.1%

·电流对同名相电压的相位准确度     0.05°

·电压、电流波形失真度    ≤0.3%；

    ·频率范围    45～65Hz ， 调节细度    0.001Hz，调定值准确度    0.01Hz；

·相位范围    0～359.99°，调节细度    0.01°， 调定值准确度    0.05°；

·电压、电流及功率输出稳定度    ≤0.01%/60s (峰－峰值）；

    ·谐  波      2～31次 ， 幅度0～20%，相位细度    0.01°·N（N为谐波次数）。

直流输出

    ·电压量程    75mV、75V、150V、300V、500V、1000V，Z大输出容量    20W；

    ·电流量程　  0.、1A、2.、、10A、20A，Z大输出容量    20W；

    ·电压、电流调节范围    0～120%（1000V除外），

                调节细度    5×10^－5；

    ·电压、电流输出稳定度    ≤0.01%/60s（峰－峰值）；

    ·电压调定值准确度    0.05%；　

    ·75mV输出（负载≥5Ω）准确度    0.1%；

    ·电流调定值准确度    0.1%。

模拟量输出

    ·电压量程   ±1V、±5V、±10V；

    ·电流量程   ±1mA、±2.5mA、±5mA、±10mA、±20mA；

    ·电压、电流准确度    0.05%。

工作电源    单相 220V±10%，50Hz±5%。

使用环境    温度 20℃±10℃，相对湿度 ≤85%RH。

体积重量    460×460×185mm³，约20 kg。
