一、概述
      一般压力表系列用于测量无爆炸危险，不结晶，不凝固，且对钢及铜合金不起腐蚀作用的液体、气体和蒸汽的压力或真空。
      典型的应用场所为:空气压缩机、真空泵、工艺管路、调压阀、测试设备、医用消毒器等。
      一般压力表系列用于测量无爆炸危险，不结晶，不凝固，且对钢及铜合金不起腐蚀作用的液体、气体和蒸汽的压力或真空。
二、型号命名

□

-

□

□

□

□
Y - 一般 压力表
Z - 真空表
YZ - 压力 真空表
   40 压力表直径为60毫米
60 压力表直径为60毫米
100 压力表直径为100毫米
150 压力表直径为150毫米
250 压力表直径为250毫米		 Z 轴向 T 带边 Q 前边

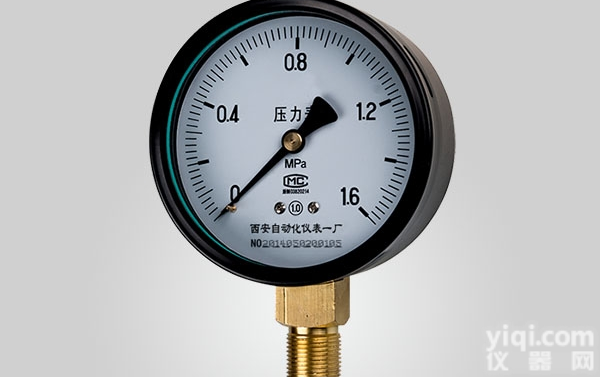

仪表由导压系统（包括接头、弹簧管等）、齿轮传动机构、示数装置（指针与表盘）和外壳（包括表壳、表罩、表玻璃等）组成。
      弹簧管在压力和真空的作用下，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给示数装置，再由指针在刻有法定计量单位的度盘上指出被测压力或真空量值。
例：Y-100ZTQ 0~1MPa直径为100毫米，轴向带前边 测压范围0~1MPa的真空压力表
三、技术参数
名称 型号 测量范围（MPa） 精度
压力表     Y-40
 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；
 0～1；0～1.6；0～2.5；0～4； 0～6；
 0～10；0～16；0～25； 0～40；0～60；
 1.5；2.5
Y-60 1.5；2.5
Y-100 1.0；1.5
Y-150 1.0；1.5
Y-250 1.0；1.5
真空表     Z-40

 -0.1～0；

 1.5；2.5
Z-60 1.5；2.5
Z-100 1.0；1.5
Z-150 1.0；1.5
Z-250 1.0；1.5
压力真空表    YZ-40
 -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；
 -0.1～0.9；-0.1～1.5； -0.1～2.4；
 1.5；2.5
YZ-60 1.5；2.5
YZ-100 1.0；1.5
YZ-150 1.0；1.5
YZ-250 1.0；1.5
使用环境条件
 温度-40～70℃；相对温度≤85%
四、结构原理
      五、主要技术指标
型号 D d d1 L d0 B H d2 H1 H2 L1
Y-40 Φ40 M10×1 Φ2.5 10 　 38 24 　 　 8.5 2
Y-40Z 　 40 24 　 　 0
Y-60 Φ60 M14×1.5或M10×1 Φ5 14 　 56 30 　 　 12
Y-60Z 　 58 30 　 　 0
Y-60T 72 56 30 Φ4.5 　 13
Y-60ZT 53 30 Φ4.5 24 0
Y-100 Φ100 M20×1.5 Φ6 20 　 90 44 　 　 18
Y-100Z 　 85 44 　 　 30
Y-100T 118 90 45 Φ5.5 　 18
Y-100ZT 85 44 Φ5.5 39 30
Y-150 Φ150 　 115 48 　 　 18
Y-150Z 　 92 47 　 　 30
Y-150T 165 115 48 Φ5.5 　 18
Y-150ZT 92 47 Φ5.5 41 30
Y-200 Φ200 　 146 50 　 　 18
Y-250 Φ250 　 167 50 　 　 18
