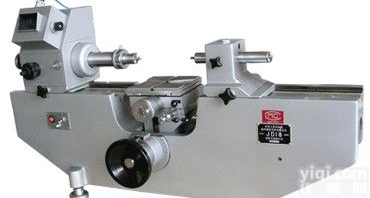

JD18 JD18 投影万能测长仪

JD18 投影万能测长仪

产品用途

JD18投影万能测长仪是一种精密机械、光学系统和电气部分相结合起来的长度计量仪器。本仪器除可用于对零件外形尺寸进行直接测量和比较测量之外，还可以使用仪器所附有的专用设备进行各种特殊测量工作。
其使用范围如下：
 外尺寸
  平行平面被测件的测量，如量块。
  球形平面被测件的测量，如钢球。
  柱形平面被测件的测量，如圆柱体直径。
 内尺寸
  平行平面被测件的测量，如卡板
  孔径的测量，如环规。
 螺纹：
  内外螺纹中径的测量
 比较测量：
  选购卧式投影光学计管（或目视卧式光学计管）及大小活动测钩即可进行比较测量。

技术参数

1、测量范围
直接测量（mm）：0~100
比较测量（mm）；0~500
内尺寸：
使用大小测钩深度从4~50 mm时，10~200 mm
使用电眼测量装置时（mm）：1~20
外螺纹中径测量时      0至180mm
内螺纹中径测量时    14-140
Z小分划值（mm）：0.001
2、测量力：一般情况时：1.5~2.5N
3、仪器示值稳定性
外尺寸测量时,仪器稳定性:0.3μm
内尺寸测量时,仪器稳定时:0.5μm
4、仪器的准确度：
外尺寸测量时：＜（1+L/200）μm
内尺寸测量时：＜（1.5+L/200）μm,L为被测件长度，单位：㎜
5、万能工作台
测微鼓分度值：0.01㎜
横向行程：  25㎜
垂向行程：100㎜
荷重：10㎏
6、顶针架Z大夹持直径：
当长度小于85㎜时，φ180㎜
当长度等于200㎜时：φ20㎜
螺帽内径配合尺寸：φ6H7
测量杆与测帽内径配合的外径尺寸：φ6g6
7、仪器外形尺寸：1000×370×620㎜
8、仪器重量：127㎏
（附件包括标配件和选购件，具体内容详见装箱清单）
