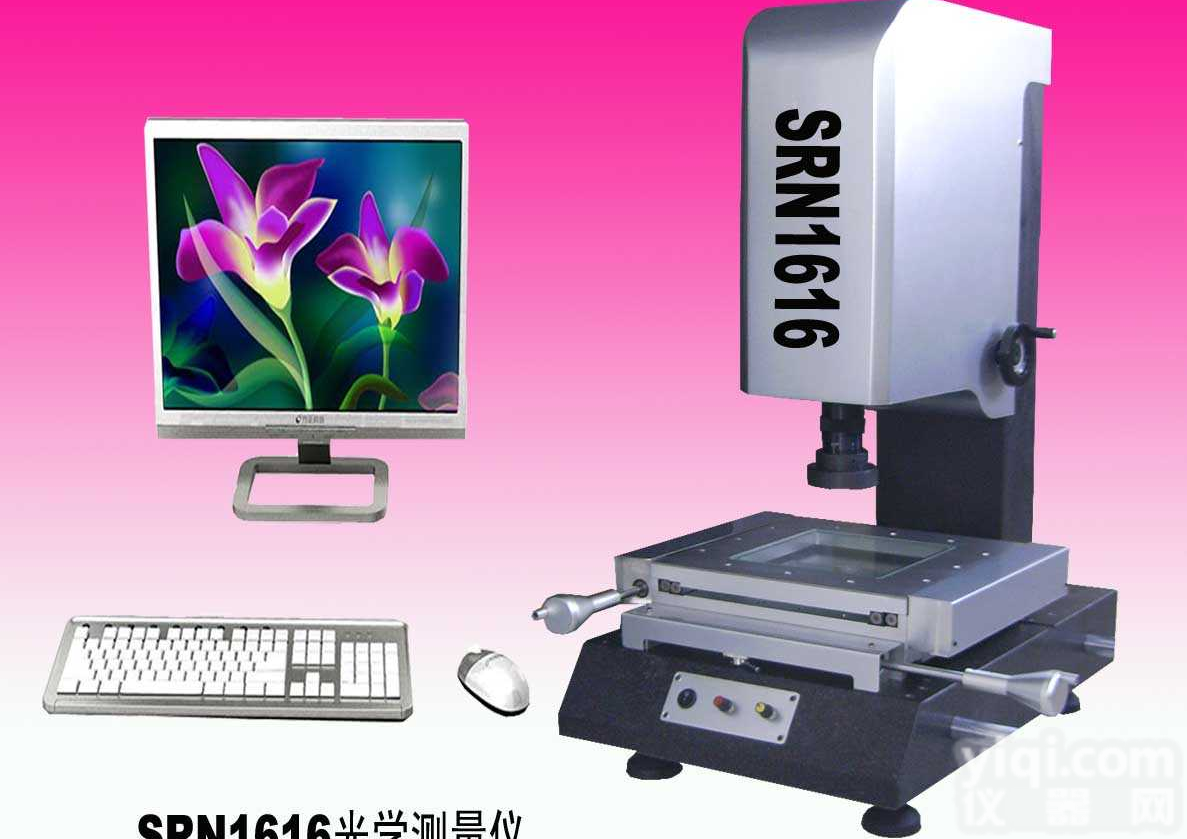

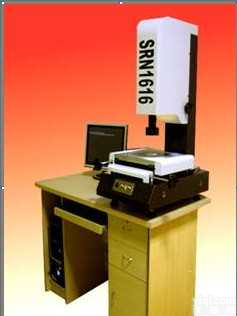

SRN1616 二次元
- 型号：SRN1616
- 产地：深圳市
- 供应商：深圳市鑫瑞测量仪器有限公司
- 供应商报价：16000
- 标签：二次元,16000,深圳市鑫瑞测量仪器有限公司
产品库
Z轴采用交叉导轨加配重块的全新设计,镜头上下升降受力均衡,确保精度
| 仪器型号 | SRN1616 | SRN2818 | SRN4030 |
| 金属台尺寸（mm） | 300×300 | 380×300 | 580×480 |
| 玻璃台尺寸（mm） | 190×190 | 250×190 | 450×350 |
| 运动行程（mm） | 160×160 | 280×180 | 400×300 |
| 仪器重量（kg） | 100 | 120 | 189 |
| 外型尺寸：L x W x H | 600x400x800 | 600x400x800 | 720x950x1020 |
| 测量与瞄准系统 | 摄像机：SONY彩色1/3"CCD摄像 显示器：17英寸彩色显示器 双焦物镜倍率： 0.7-4.5X 工作距离：75mm 电视总倍率：30-190X 物方视场：14-2.2mm | ||
| ◆ Z轴调焦升降：200mm X.Y坐标示值误差≤（3+L/200）μm（L为被测长度） | |||
| 序号 | 常见故障 | 故障分析 | 解决方法 |
| 1 | 影像区域没有影像，呈蓝色， | 视频输入线没有插好 | 将视频输入线正确的插入电脑主机后视频卡的一个视频输入口。 |
| CCD是否通电 | 将CCD的线重新接一遍或变压器是否坏掉 | ||
| 2 | 影像区域没有影像，呈灰色 | 视频捕捉卡没插好 | 正常关闭计算机和仪器，拔下电源插头，然后打开主机箱，取下视频捕捉卡，并重新插一遍，确认插好后再启动计算机。如果换了插槽则要重新安装驱动程序。 |
| 视频捕捉卡驱动程序未安装好 | 按说明书中的安装驱动程序的方法重装视频卡驱动程序 | ||
| 视频捕捉卡参数设置不正确 | 鼠标点击菜单CCD设定—>视频采集卡—>SDK2000—>重新启动软件 | ||
| 3 | 数据区计数异常 | RS232或光栅尺信号线联接不好导致的不计数 | 拔下RS232信号线和光栅尺信号线，重新插好。 |
| US308数据合电源是否有电 | 看数据盒的红灯是否亮,若不亮,请将电源线重新接一遍 | ||
| 导致的计数异常原因有几种，分别是信号线接触不好，或系统设置不正确 | 1. 拔下光栅尺信号线重新插好 2. 进入系统设置菜单—>参数—>数据卡选择 —>DC3000 3. 电脑显示器屏幕分辨率设置不当,请重新设置 |
